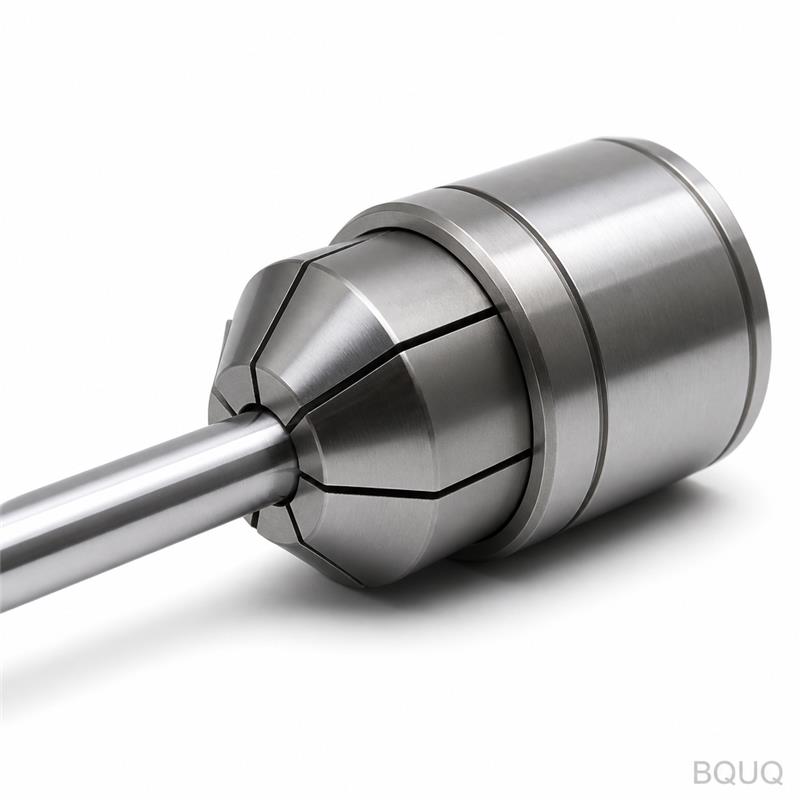

Làm thế nào để thanh nối dài đầu kẹp collet của dao cụ CNC tiếp cận sâu mà không mất độ cứng vững?

Gia công hốc sâu và các thao tác tiếp cận mở rộng đặt ra một bài toán kỹ thuật kinh điển: thanh kẹp dao càng dài thì độ võng càng lớn và nguy cơ rung động càng cao. Câu trả lời trực tiếp là các thanh nối dài kiểu kẹp collet hiện đại duy trì độ cứng vững thông qua sự kết hợp giữa việc lựa chọn hợp kim thép tối ưu, cấu trúc hình học thon gọn, và bề mặt tiếp xúc collet được mài chính xác nhằm giảm thiểu độ đảo và tối đa hóa lực kẹp. Bằng cách sử dụng thép công cụ H13 đã tôi cứng hoặc vật liệu tương đương có mô đun đàn hồi trên 200 GPa, cùng với thiết kế thân bậc thang mảnh, các thanh nối này đạt được tỷ lệ mở rộng lên đến 5:1 trong khi vẫn duy trì độ cứng tĩnh trên 20 N/µm tại đường chuẩn đo.

Các Nguyên Tắc Thiết Kế Cốt Lõi Đằng Sau Thanh Nối Dài Cứng Vững Là Gì?

Độ cứng của một thanh nối dài được quyết định bởi mô men quán tính của nó, tỷ lệ với lũy thừa bậc bốn của đường kính. Do đó, chiến lược thiết kế chính là tối đa hóa đường kính ngoài (OD) cho phần lớn chiều dài, chỉ thuôn nhỏ lại gần phần đầu kẹp. Một thanh nối dài điển hình có đường kính 20 mm với chiều dài tiếp cận 100 mm sẽ có độ dày thành là 8 mm, cung cấp diện tích mặt cắt ngang chống lại sự uốn cong. Ngoài ra, vùng chuyển tiếp giữa thân dao và phần nối dài được bo tròn, không có góc cạnh sắc, để loại bỏ các điểm tập trung ứng suất có thể gây ra các vết nứt tế vi dưới tải trọng chu kỳ. Lỗ khoan bên trong, nơi chứa collet, được mài với dung sai H7, đảm bảo collet nằm đúng tâm tuyệt đối so với trục thân dao, thường trong khoảng 0,003 mm TIR (Số chỉ độ đảo toàn phần).

Bề Mặt Tiếp Xúc Collet Ảnh Hưởng Đến Độ Cứng Và Độ Đảo Như Thế Nào?

Bề mặt tiếp xúc collet là mắt xích yếu nhất trong hệ thống; một thanh nối dài chất lượng cao trở nên vô dụng nếu collet không thể truyền lực kẹp một cách đồng đều. Hầu hết các thanh nối dài chuyên nghiệp sử dụng collet ER (ER16, ER20, ER32) hoặc đầu kẹp thủy lực độ chính xác cao. Đối với collet ER, yếu tố quan trọng là mô men xiết của đai ốc collet. Một collet ER32 tiêu chuẩn yêu cầu mô men xiết là 120 Nm, tạo ra lực kẹp hướng tâm khoảng 15 kN. Lực này làm biến dạng đàn hồi collet, giữ chặt thân dao với áp suất đồng đều khoảng 300 MPa. Tuy nhiên, độ đảo có tương quan trực tiếp với chất lượng collet. Một collet ER được mài chính xác, chứng nhận theo tiêu chuẩn DIN 6499, sẽ giữ độ đảo ở mức 0,005 mm tại vị trí cách đầu kẹp 3 lần đường kính. Đối với các ứng dụng yêu cầu độ đảo dưới 0,003 mm, nên sử dụng đầu kẹp co ngót thủy lực, vì nó sử dụng áp suất thủy lực để tạo ra bề mặt kẹp 360 độ, loại bỏ các vấn đề tiếp xúc ba điểm thường gặp ở collet có rãnh.

Vật Liệu Nào Là Tốt Nhất Để Tối Đa Hóa Độ Cứng Tĩnh Và Độ Cứng Động?

Việc lựa chọn vật liệu không chỉ đơn thuần là độ cứng; mà còn là mô đun đàn hồi (mô đun Young) và khả năng giảm chấn. Thép cacbon tiêu chuẩn (AISI 1045) có mô đun Young là 205 GPa, nhưng tỷ số giảm chấn của nó thấp, dẫn đến rung động. Các thanh nối dài cao cấp sử dụng thép công cụ đã tôi cứng trước như H13 hoặc 42CrMo4, xử lý nhiệt đến 48-52 HRC. Quá trình xử lý nhiệt làm tăng giới hạn chảy lên khoảng 1.400 MPa, cho phép thanh chịu được mô men uốn cao hơn mà không bị biến dạng dẻo. Đối với các ứng dụng siêu nhẹ, hợp kim titan (Ti-6Al-4V) được sử dụng, có mô đun Young là 114 GPa nhưng mật độ chỉ bằng 60% thép. Điều này có lợi cho việc giảm tải trọng lên trục chính, nhưng độ cứng thấp hơn, vì vậy thanh titan bị giới hạn ở tỷ lệ chiều dài tiếp cận trên đường kính là 3:1. Bảng dưới đây so sánh các vật liệu điển hình được sử dụng trong sản xuất thanh nối dài.

Tại Sao Tỷ Lệ Chiều Dài Trên Đường Kính Quyết Định Chiều Dài Tiếp Cận An Toàn Tối Đa?

Tỷ lệ chiều dài trên đường kính (L/D) là thông số quan trọng nhất để dự đoán độ võng. Đối với một dầm công xôn, độ võng tăng theo lũy thừa bậc ba của chiều dài. Điều này có nghĩa là việc tăng gấp đôi chiều dài tiếp cận của một thanh 20 mm từ 50 mm lên 100 mm sẽ dẫn đến độ võng tăng gấp 8 lần dưới cùng một lực cắt. Trên thực tế, điều này quy định rằng đối với tỷ lệ L/D là 4:1, lực cắt hướng tâm tối đa cho phép là khoảng 1.200 N trước khi độ võng vượt quá 0,01 mm. Đối với tỷ lệ 5:1, con số này giảm xuống còn 600 N. Vượt quá tỷ lệ 6:1, ngay cả thanh carbide đặc cũng sẽ có rung động quá mức trừ khi tốc độ trục chính được giảm 40% để tránh cộng hưởng. Do đó, khi gia công các hốc sâu, bạn phải tính toán lực cắt thực tế và so sánh với đường cong độ cứng của thanh để chọn đường kính chính xác.

Làm Thế Nào Để Giảm Rung Động Và Rung Động Trong Các Ứng Dụng Tiếp Cận Sâu?

Rung động là một dạng rung động tự kích thích xảy ra khi tần số cắt trùng với tần số tự nhiên của bộ kẹp dao. Các thanh nối dài có tỷ lệ L/D cao có tần số tự nhiên thấp, thường nằm trong khoảng từ 800 đến 1.500 Hz. Để giảm thiểu điều này, các nhà sản xuất sử dụng các thanh "được điều chỉnh" hoặc "chống rung" có chứa một bộ phận giảm chấn, thường là một lõi kim loại nặng (vonfram) được treo trong một chất đàn hồi. Bộ giảm chấn khối lượng này hấp thụ năng lượng rung động, giảm biên độ rung động lên đến 60% so với thanh đặc. Ngoài ra, việc tăng góc trước của dao cắt từ 6 độ lên 12 độ giúp giảm lực cắt 25%, từ đó giảm năng lượng kích thích. Cuối cùng, chiến lược gia công nên ưu tiên phay cycloid (tốc độ cao, tiếp xúc hướng tâm thấp) giúp giảm thành phần lực hướng tâm, cho phép thanh nối dài hoạt động trong giới hạn đàn hồi của nó.

Có Thể Mong Đợi Những Dung Sai Và Độ Nhám Bề Mặt Nào Với Thanh Nối Dài?

Dung sai đạt được phụ thuộc trực tiếp vào độ đảo và độ võng của thanh. Với thanh nối dài đầu kẹp thủy lực chất lượng cao (độ đảo < 0,003 mm) và quy trình cắt ổn định, bạn có thể giữ dung sai vị trí +/- 0,01 mm và độ nhám bề mặt Ra 0,4 µm trên hợp kim nhôm. Trên thép đã tôi cứng (45 HRC), dung sai có thể nới rộng lên +/- 0,02 mm do lực cắt tăng và sự giãn nở nhiệt. Sự giãn nở nhiệt của thanh nối dài bằng thép là đáng kể: một thanh dài 100 mm sẽ giãn ra 0,012 mm cho mỗi 10 độ C tăng nhiệt độ. Do đó, đối với công việc chính xác, việc sử dụng dung dịch làm mát phải nhất quán để duy trì sự ổn định nhiệt. Bảng dưới đây minh họa các giới hạn thực tế cho một thanh đường kính 20 mm với chiều dài tiếp cận 100 mm.

Khi Nào Nên Chọn Thanh Nối Dài Carbide Đặc Thay Vì Thanh Thép?

Thanh nối dài carbide đặc là giải pháp tối ưu cho độ cứng cực cao, có mô đun Young gấp ba lần thép. Điều này cho phép tỷ lệ L/D lên đến 6:1 với độ võng tối thiểu. Tuy nhiên, carbide đặc giòn và đắt tiền, với giá thành cao hơn khoảng 5 đến 8 lần so với thanh thép tương đương. Ví dụ, một thanh nối dài bằng thép cơ bản 20 mm x 100 mm có giá khoảng 150 USD, trong khi một thanh carbide đặc tương đương có giá 900 USD. Bạn chỉ nên chọn carbide đặc khi gia công vật liệu đã tôi cứng (trên 50 HRC) hoặc khi tỷ lệ tiếp cận vượt quá 5:1 và rung động không thể kiểm soát bằng cách điều chỉnh tốc độ. Đối với gia công đa năng trên nhôm và thép nhẹ, thanh thép có bộ giảm chấn được điều chỉnh sẽ tiết kiệm chi phí và bền hơn, vì nó ít có khả năng bị hỏng hóc nghiêm trọng do va chạm dao không mong muốn.

Các Thực Hành Tốt Nhất Cho Việc Bảo Dưỡng Và Kiểm Tra Là Gì?

Để duy trì độ cứng và độ chính xác của thanh nối dài, bạn phải kiểm tra côn collet và lỗ khoan bên trong xem có bị mòn hoặc trầy xước không. Một côn bị hỏng sẽ khiến collet không nằm đúng vị trí, làm tăng độ đảo lên đến 0,01 mm. Làm sạch côn và collet bằng vải không xơ và bôi một lớp mỏng chất bôi trơn chống ăn mòn lên ren đai ốc collet để đảm bảo mô men xiết nhất quán. Hiệu chuẩn độ đảo của bộ kẹp dao đã lắp ráp bằng đồng hồ so tại đầu kẹp và tại vị trí cách đầu kẹp 50 mm; sự chênh lệch không được vượt quá 0,005 mm. Nếu độ đảo tăng vượt quá mức này, hãy thay collet, không phải thanh nối, vì collet là bộ phận hao mòn. Bản thân thanh nối dài nên được kiểm tra độ thẳng mỗi 200 giờ hoạt động bằng thước thẳng chính xác; bất kỳ độ cong nào lớn hơn 0,02 mm trên toàn bộ chiều dài đều yêu cầu thay thế.

Phần Câu Hỏi Thường Gặp

Chiều dài mở rộng an toàn tối đa cho một đầu kẹp collet tiêu chuẩn là bao nhiêu?

Chiều dài mở rộng an toàn tối đa cho một đầu kẹp collet ER tiêu chuẩn thường là 4 lần đường kính thân dao. Vượt quá tỷ lệ này, độ võng và rung động sẽ trở nên khó kiểm soát trên thép. Sử dụng thanh carbide đặc hoặc thanh chống rung cho các chiều dài tiếp cận lớn hơn.

Một thanh nối dài chất lượng cao có giá bao nhiêu?

Một thanh nối dài bằng thép chất lượng cao với đầu kẹp thủy lực có giá từ 250 USD đến 600 USD tùy thuộc vào chiều dài và độ chính xác. Các phiên bản carbide đặc có giá từ 800 USD đến 1.500 USD. Chi phí dụng cụ được bù đắp bằng việc giảm phế phẩm và khả năng gia công các chi tiết phức tạp trong một lần gá đặt.

Thanh nối dài có thể được sử dụng với hệ thống dung dịch làm mát qua tâm không?

Có, hầu hết các thanh nối dài đều có tùy chọn dung dịch làm mát qua tâm, cho phép dung dịch đi qua trung tâm và thoát ra gần lưỡi cắt. Điều này rất cần thiết cho gia công lỗ sâu để đẩy phoi và kiểm soát nhiệt. Đảm bảo thanh và collet tương thích với áp suất dung dịch làm mát của máy bạn, thường lên đến 70 bar.

Hệ thống kẹp nào cung cấp độ chính xác độ đảo tốt nhất?

Đầu kẹp thủy lực cung cấp độ chính xác độ đảo tốt nhất, duy trì 0,003 mm TIR hoặc tốt hơn. Đầu kẹp co ngót đứng thứ hai, với độ đảo khoảng 0,004 mm, nhưng chúng yêu cầu thiết bị gia nhiệt cảm ứng. Collet ER tiêu chuẩn là kém chính xác nhất, với độ đảo từ 0,005 đến 0,010 mm.

Tại sao rung động xảy ra thường xuyên hơn với thanh nối dài dài hơn?

Rung động xảy ra vì thanh dài hơn có tần số tự nhiên thấp hơn và độ cứng thấp hơn. Lực cắt kích thích tần số tự nhiên của thanh, gây ra cộng hưởng. Các thanh chống rung với bộ giảm chấn bên trong được thiết kế để hấp thụ năng lượng này và phá vỡ vòng lặp cộng hưởng.

Tôi nên thay collet trong thanh nối dài bao lâu một lần?

Thay collet khi độ đảo đo được vượt quá 0,008 mm tại vị trí 3 lần đường kính dao, hoặc khi bạn thấy dấu hiệu mòn hoặc đổi màu trên bề mặt kẹp. Một collet điển hình có tuổi thọ từ 500 đến 1.000 lần thay dao trong điều kiện bình thường.

Tôi có thể gia công thép đã tôi cứng bằng thanh nối dài thép tiêu chuẩn không?

Không nên gia công thép trên 45 HRC bằng thanh thép tiêu chuẩn do lực cắt cao và nguy cơ võng. Sử dụng thanh carbide đặc hoặc thanh thép hạng nặng có bộ giảm chấn được điều chỉnh và giảm các thông số cắt 30% để duy trì độ chính xác.

Kết Luận

Việc lựa chọn đúng thanh nối dài kiểu kẹp collet cho bộ kẹp dao đòi hỏi sự cân bằng cẩn thận giữa chiều dài tiếp cận, độ cứng và chi phí. Luôn ưu tiên tỷ lệ L/D thấp nhất có thể, vì độ võng tăng theo cấp số nhân với chiều dài. Đối với hầu hết các ứng dụng, thanh thép đã tôi cứng với collet ER được mài chính xác và bộ giảm chấn được điều chỉnh mang lại sự dung hòa tốt nhất giữa độ cứng và giá trị. Khi hình dạng chi tiết yêu cầu tiếp cận cực
