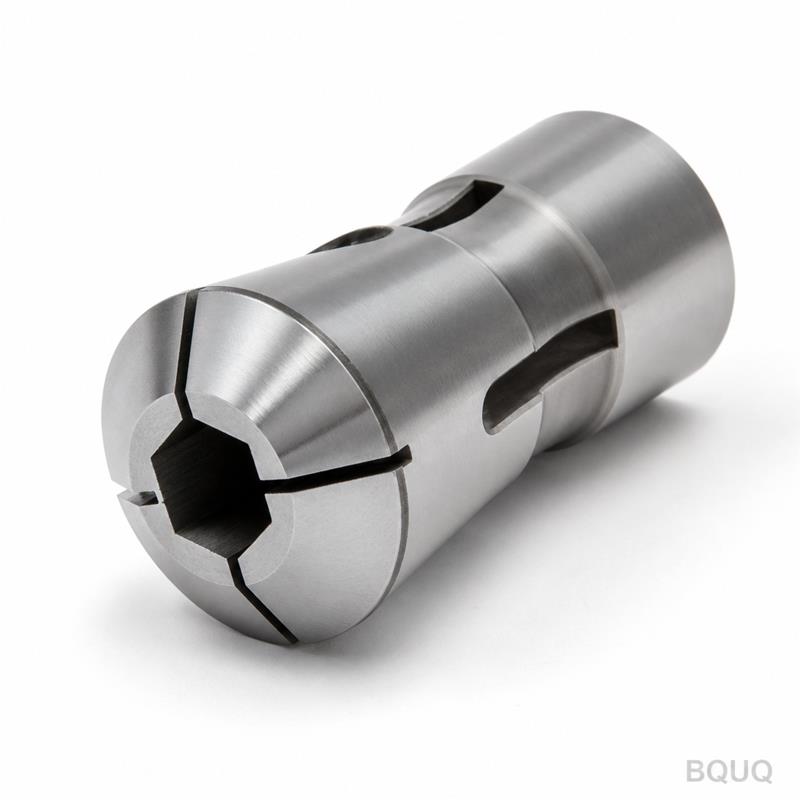

ER16, ER20 và ER32 Collet Phân Chia Thị Trường Kẹp Phôi CNC Như Thế Nào?

Thị trường hệ thống kẹp phôi CNC được phân khúc theo kích thước collet dựa trên đường kính chuôi dao và mô-men xoắn kẹp yêu cầu: ER16 xử lý dao lên đến 10 mm, ER20 xử lý lên đến 13 mm, và ER32 xử lý lên đến 20 mm. ER32 thống trị các hoạt động gia công thô nặng và gia công đường kính lớn, trong khi ER16 và ER20 chia nhau phân khúc gia công tinh chính xác và gia công chi tiết nhỏ. Sự lựa chọn giữa chúng được quyết định bởi chuôi trục chính, độ cứng vững của đầu kẹp dao, và sự cân bằng giữa độ chính xác độ đảo và lực kẹp.

Giới Hạn Kích Thước Chính Xác Của Collet ER16, ER20 và ER32 Là Gì?

Collet ER sử dụng hệ mét tiêu chuẩn hóa, trong đó con số chỉ đường kính lỗ danh nghĩa tính bằng milimét. Collet ER16 kẹp chuôi dao từ 1,0 mm đến 10,0 mm, với phạm vi kẹp tiêu chuẩn là 1,0 mm cho mỗi cỡ collet (ví dụ: collet 4 mm kẹp được 3,0 đến 4,0 mm). Collet ER20 bao phủ từ 1,0 mm đến 13,0 mm, trong khi collet ER32 trải dài từ 2,0 mm đến 20,0 mm. Chiều dài kẹp khác biệt đáng kể: ER16 có chiều dài kẹp 7,5 mm, ER20 có 9,5 mm, và ER32 có 13,5 mm. Sự khác biệt về kích thước này ảnh hưởng trực tiếp đến khả năng truyền mô-men xoắn tối đa của dao: ER16 được đánh giá khoảng 30 Nm, ER20 khoảng 50 Nm, và ER32 khoảng 110 Nm ở mức kẹp tối đa.

Dung Sai Độ Đảo Của ER16, ER20 và ER32 So Sánh Như Thế Nào?

Độ đảo chính xác tại mũi collet là yếu tố khác biệt chính trên thị trường. Collet ER16 tiêu chuẩn đạt độ đảo 0,015 mm ở bước nhô 4xD, trong khi ER20 đạt 0,018 mm và ER32 đạt 0,020 mm. Các phiên bản độ chính xác cao, thường được đánh dấu bằng vạch đỏ, cải thiện các con số này lần lượt thành 0,005 mm, 0,008 mm và 0,010 mm. Tuy nhiên, độ đảo hệ thống (collet cộng đầu kẹp cộng trục chính) mới là điều quan trọng trong sản xuất: đầu kẹp ER16 thường đạt 0,010 mm TIR tại mũi, ER20 đạt 0,012 mm, và ER32 đạt 0,015 mm. Đối với gia công vi mô với dao có đường kính dưới 3 mm, ER16 là lựa chọn khả thi duy nhất vì khối lượng và lực kẹp lớn hơn của ER32 có thể gây ra biến dạng dao.

Kích Thước Collet Nào Mang Lại Tỷ Lệ Chi Phí - Hiệu Suất Tốt Nhất Cho Các Loạt Sản Xuất?

Đối với một hoạt động phay CNC điển hình trong xưởng gia công theo đơn đặt hàng, chi phí cho mỗi collet tỷ lệ nghịch với khối lượng sản xuất. Một collet ER16 có giá từ 8 đến 15 USD, ER20 có giá từ 10 đến 18 USD, và ER32 có giá từ 12 đến 22 USD, tùy thuộc vào cấp chính xác và thương hiệu. Tuy nhiên, thân đầu kẹp dao đắt hơn: đầu kẹp ER16 trung bình 45 USD, đầu kẹp ER20 trung bình 55 USD, và đầu kẹp ER32 trung bình 75 USD. Tỷ lệ hiệu suất nghiêng về ER20 cho gia công thông thường vì nó bao phủ các kích thước chuôi dao phổ biến nhất (6 mm, 8 mm, 10 mm) chỉ với một đầu kẹp, giảm tồn kho. ER32 chỉ trở nên hiệu quả về chi phí khi gia công với dao có đường kính trên 16 mm, nơi khả năng mô-men xoắn cao hơn của nó ngăn ngừa trượt và tuột dao.

Tại Sao Collet ER32 Thống Trị Các Ứng Dụng Gia Công Thô Nặng?

Sự thống trị thị trường của ER32 trong gia công thô nặng bắt nguồn từ chiều dài kẹp 13,5 mm, giúp phân bổ lực kẹp trên một diện tích tiếp xúc lớn hơn, giảm ứng suất cục bộ lên chuôi dao. Mô-men xoắn siết tối đa được khuyến nghị cho đai ốc ER32 là 90 Nm đến 120 Nm, so với 50 Nm cho ER20 và 35 Nm cho ER16. Lực siết trước cao hơn này tạo ra ma sát kẹp chống lại lực kéo dọc trục lên đến 4500 N, điều cần thiết cho gia công tốc độ cao thép và titan. Ngoài ra, collet ER32 có thành dày hơn (tối thiểu 2,2 mm) chống biến dạng hướng tâm dưới tải trọng phoi lớn, duy trì độ chính xác kích thước ở chiều sâu cắt vượt quá 2,5 mm. Trong thực tế, đầu kẹp ER32 là tiêu chuẩn trên trục chính BT40 và CAT40, nơi chuôi trục chính cung cấp độ cứng vững phù hợp với lực kẹp của collet.

Giới Hạn Mô-Men Xoắn và Tốc Độ Cho Từng Loại Collet Là Gì?

Tốc độ trục chính tối đa được khuyến nghị cho đầu kẹp ER16 cân bằng là 30.000 vòng/phút, cho ER20 là 25.000 vòng/phút, và cho ER32 là 15.000 vòng/phút. Các giới hạn này được xác định bởi lực ly tâm tác động lên các mảnh collet; ở tốc độ cao hơn, collet giãn nở và mất lực kẹp. Thiết kế đai ốc cũng quan trọng: đai ốc tiêu chuẩn giới hạn ER32 ở 8.000 vòng/phút, trong khi đai ốc cân bằng chính xác kéo dài lên 15.000 vòng/phút. Đối với gia công tốc độ cao nhôm, ER16 với đầu kẹp cân bằng được ưa chuộng vì nó duy trì tính toàn vẹn của lực kẹp ở 25.000 vòng/phút trong khi mang lại độ đảo thấp. Dưới đây là các thông số vận hành quan trọng cho từng loại collet.

Một Xưởng Cơ Khí Nên Chọn Giữa ER16, ER20 và ER32 Cho Dự Án Mới Như Thế Nào?

Việc lựa chọn bắt đầu với chuôi trục chính và đường kính chuôi dao, không phải thương hiệu collet. Đối với trục chính BT30, ER16 là kích thước thực tế tối đa vì lỗ trục chính chỉ là 30 mm; đầu kẹp ER20 và ER32 sẽ không vừa mà không làm giảm độ cứng vững của trục chính. Đối với trục chính BT40 và BT50, ER32 là lựa chọn mặc định cho dao trên 12 mm, trong khi ER20 được sử dụng cho công việc trung bình. Ma trận quyết định cũng phụ thuộc vào vật liệu: gia công thép cứng (HRC 45+) yêu cầu ER32 vì lực kẹp cao hơn, trong khi gia công nhôm hoặc nhựa có thể sử dụng ER16 để đạt được bề mặt hoàn thiện tốt hơn. Một quy tắc thực tế là sử dụng ER16 cho dao có đường kính lên đến 6 mm, ER20 cho 6 đến 12 mm, và ER32 cho 12 đến 20 mm. Quy tắc này giảm thiểu biến dạng dao và tối đa hóa tuổi thọ dao.

Các Chế Độ Hỏng Hóc Phổ Biến Của Từng Loại Collet Là Gì và Làm Thế Nào Để Phòng Ngừa?

Chế độ hỏng hóc phổ biến nhất là mài mòn collet tại mũi, khiến độ đảo tăng vượt quá 0,03 mm, dẫn đến bề mặt hoàn thiện kém và gãy dao. Collet ER16 hỏng sớm khi bị siết quá chặt bằng cờ lê vượt quá 40 Nm, làm biến dạng các rãnh. Collet ER20 thường hỏng do nhiễm bẩn; phoi lọt vào côn collet gây kẹp không đều và độ đảo hướng tâm. Collet ER32 hỏng do nứt mỏi tại chân rãnh sau khoảng 10.000 chu kỳ kẹp dưới mô-men xoắn tối đa. Để phòng ngừa các hỏng hóc này, luôn làm sạch côn collet và chuôi dao bằng khí nén trước khi lắp vào, và sử dụng cờ lê lực được hiệu chuẩn cho từng loại collet cụ thể. Thay thế bất kỳ collet nào có dấu vết xước nhìn thấy được hoặc đã bị rơi, vì hình dạng bên trong rất dễ bị hư hỏng.

Hệ Thống Collet Nào Mang Lại Lộ Trình Nâng Cấp Tốt Nhất Cho Máy CNC Hiện Có?

Đối với các xưởng có máy CNC cũ với trục chính BT40, nâng cấp từ ER20 lên ER32 mang lại lợi ích tức thì nhất về khả năng gia công. Đầu kẹp ER32 có thể tăng tỷ lệ bóc phôi kim loại lên đến 40% so với ER20 khi sử dụng cùng đường kính dao, vì lực kẹp cao hơn cho phép cắt sâu hơn mà không bị rung động. Tuy nhiên, việc nâng cấp yêu cầu kiểm tra định mức mô-men xoắn và tốc độ tối đa của trục chính; nếu trục chính bị giới hạn ở 8.000 vòng/phút, ER32 an toàn, nhưng trục chính tốc độ cao trên 15.000 vòng/phút nên giữ ER20. Chi phí nâng cấp một bộ đầu kẹp dao là từ 300 đến 600 USD, thường được thu hồi thông qua thời gian chu kỳ giảm trong một loạt 500 chi tiết. Đối với việc mua máy mới, việc chỉ định ER32 làm tiêu chuẩn giảm chi phí dụng cụ trong tương lai và đơn giản hóa tồn kho.

Phần Câu Hỏi Thường Gặp

Làm Sao Tôi Biết Một Collet Là ER16, ER20 hay ER32 Khi Nhìn Vào Nó?

Đo đường kính ngoài tại điểm lớn nhất, không bao gồm đai ốc: ER16 đo 28 mm, ER20 đo 34 mm, và ER32 đo 50 mm. Con số cũng được dập nổi trên thân collet, thường ở mặt trước hoặc mặt bên. Nếu dấu dập bị mờ, đo đường kính lỗ bằng thước cặp là phương pháp xác định chính xác nhất.

Tôi Có Thể Sử Dụng Collet ER16 Trong Đầu Kẹp ER32 Với Bộ Giảm Kích Thước Không?

Không, điều này không được khuyến nghị vì hình dạng bệ đỡ collet khác nhau; collet ER16 có góc côn 8 độ với đường kính ngoài 28 mm, trong khi ER32 có cùng góc côn nhưng đường kính ngoài 50 mm. Ống giảm kích thước tồn tại cho một số hệ thống, nhưng chúng làm tăng độ đảo và giảm độ cứng vững. Thay vào đó, hãy mua một đầu kẹp ER16 chuyên dụng cho dao nhỏ.

Chiều Sâu Cắt Tối Đa Có Thể Đạt Được Với Collet ER20 Trên Nhôm Là Bao Nhiêu?

Với dao phay ngón carbide 10 mm trên nhôm 6061-T6, ER20 có thể xử lý chiều sâu cắt 1,5 mm ở 12.000 vòng/phút với bước tiến 0,05 mm mỗi răng. Vượt quá chiều sâu này có nguy cơ kéo dao ra khỏi collet. Đối với cắt sâu hơn, chuyển sang ER32 hoặc sử dụng đầu kẹp co ngót.

Collet ER32 Có Phù Hợp Cho Hoạt Động Khoan Hay Chỉ Phay?

Collet ER32 rất phù hợp cho khoan, đặc biệt là đường kính mũi khoan từ 10 mm đến 20 mm, vì lực kẹp cao ngăn ngừa mũi khoan trượt trong quá trình khoan gõ. Hạn chế chính là độ đảo 0,020 mm, chấp nhận được cho lỗ tiêu chuẩn nhưng không phù hợp cho hoạt động doa yêu cầu độ chính xác 0,005 mm. Sử dụng collet ER32 chính xác cho doa.

Khi Nào Tôi Nên Thay Collet Thay Vì Tiếp Tục Sử Dụng?

Thay collet khi bạn đo độ đảo tại mũi dao vượt quá 0,03 mm, hoặc khi bạn thấy vết nứt, rỉ sét, hoặc biến dạng tại các rãnh. Cũng thay thế sau bất kỳ sự cố nào khi dao bị kéo ra trong quá trình gia công, vì điều này có thể đã làm giãn collet. Chi phí của một collet thay thế thấp hơn nhiều so với chi phí của các chi tiết bị loại bỏ.

Loại Collet Nào Tốt Nhất Cho Máy Tiện CNC Kiểu Thụy Sĩ?

Đối với máy tiện kiểu Thụy Sĩ với công suất thanh 20 mm, ER16 và ER20 là tiêu chuẩn ngành cho ống dẫn hướng và kẹp phôi trục phụ. ER32 hiếm khi được sử dụng vì lỗ trục chính của máy quá nhỏ. Chọn ER16 cho dao dưới 6 mm đường kính và ER20 cho dao lên đến 12 mm, phù hợp với các vị trí ổ dao của máy.

BQUQ Có Cung Cấp Kích Thước Collet Tùy Chỉnh Cho Chuôi Dao Không Tiêu Chuẩn Không?

Có, BQUQ có thể gia công đường kính lỗ tùy chỉnh trên collet ER20 và ER32 cho chuôi dao có kích thước đặc biệt như 9,525 mm hoặc 15,875 mm. Số lượng đặt hàng tối thiểu là 10 chiếc, và thời gian giao hàng là 5 ngày làm việc. Collet tùy chỉnh được mài với độ đảo 0,008 mm và được xử lý nhiệt đạt 58-60 HRC.

Kết Luận

Collet ER16, ER20 và ER32 phân chia thị trường hệ thống kẹp phôi CNC theo đường kính dao, khả năng mô-men xoắn và yêu cầu tốc độ trục chính, không có kích thước nào phục vụ tất cả các ứng dụng. ER16 là lựa chọn chính xác cho dao vi mô, ER20 là lựa chọn trung gian linh hoạt, và ER32 là lựa chọn công suất nặng. Đối với bất kỳ dự án gia công nào, hãy khớp collet với chuôi trục chính và chuôi dao lớn nhất bạn dự định sử dụng, và ưu tiên độ đảo hơn chi phí cho các hoạt động hoàn thiện.

Tại BQUQ, chúng tôi gia công các bộ phận kẹp phôi và chi tiết tùy chỉnh hàng ngày, và chúng tôi áp dụng chính xác các quy tắc lựa chọn này cho mọi công việc. Các kỹ sư của chúng tôi có thể xem xét danh sách dụng cụ của bạn và đề xuất hệ thống collet tối ưu cho máy CNC của bạn. Chúng tôi cung cấp dịch vụ báo giá trong 12 giờ cho gia công CNC tùy chỉnh và các bộ phận kẹp phôi. Liên hệ với chúng tôi tại sc@bquq.com hoặc WhatsApp +86 13713157787, hoặc truy cập www.bquq.com để thảo luận về yêu cầu của bạn.
