7 Nguyên Tắc DFM Dập Kim Loại: Thiết Kế Tiết Kiệm Chi Phí
Thiết kế cho Khả năng Sản xuất (DFM) rất quan trọng trong dập kim loại để giảm chi phí, cải thiện chất lượng và tăng tốc sản xuất. Bằng cách tuân theo 7 quy tắc này, bạn có thể tối ưu hóa thiết kế dập kim loại để sản xuất hiệu quả về chi phí.

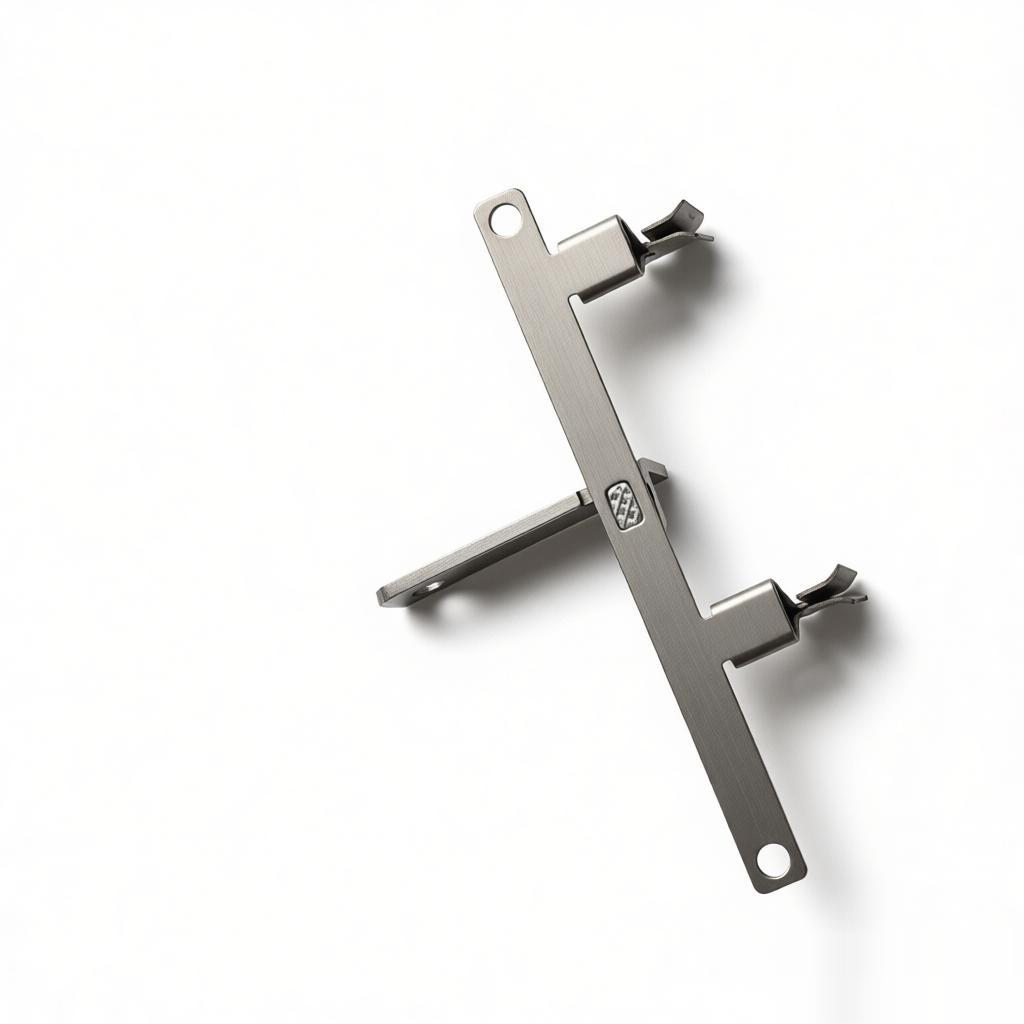

Quy tắc 1: Tránh các góc nhọn
Các góc nhọn trong thiết kế dập kim loại tạo ra sự tập trung ứng suất có thể dẫn đến nứt trong quá trình tạo hình. Chúng cũng làm tăng tốc độ mài mòn dụng cụ và tăng nguy cơ gãy khuôn. Để tránh những vấn đề này, luôn kết hợp bán kính ở các góc trong và ngoài. Một nguyên tắc chung tốt là sử dụng bán kính ít nhất bằng 0,5 lần độ dày vật liệu. Bán kính lớn hơn cải thiện khả năng tạo hình và kéo dài tuổi thọ dụng cụ, giảm chi phí sản xuất tổng thể.
Quy tắc 2: Duy trì độ dày thành đồng đều
Sự thay đổi độ dày thành gây ra dòng chảy vật liệu không đều trong quá trình dập, dẫn đến cong vênh, mỏng hoặc nứt. Thiết kế các bộ phận có độ dày thành nhất quán trong suốt. Nếu không thể tránh khỏi thay đổi độ dày, hãy sử dụng chuyển tiếp dần dần thay vì các bước đột ngột. Quy tắc này cũng áp dụng cho các tính năng như mặt bích và gân—tránh các thay đổi đột ngột có thể gây ra khuyết tật. Độ dày đồng đều đơn giản hóa thiết kế dụng cụ và giảm tỷ lệ phế liệu.
Quy tắc 3: Giảm thiểu kích thước và khoảng cách lỗ
Các lỗ nhỏ yêu cầu chày có đường kính nhỏ, dễ gãy và dễ hỏng. Để dập hiệu quả về chi phí, đảm bảo đường kính lỗ ít nhất bằng độ dày vật liệu. Các lỗ nhỏ hơn mức này làm tăng đáng kể chi phí dụng cụ và bảo trì. Đồng thời duy trì khoảng cách đầy đủ giữa các lỗ và từ lỗ đến các cạnh của bộ phận—thường ít nhất gấp đôi độ dày vật liệu. Điều này ngăn ngừa biến dạng và rách.
Quy tắc 4: Sử dụng dung sai tiêu chuẩn
Việc quy định dung sai chặt chẽ cho mọi chi tiết sẽ làm tăng chi phí sản xuất do phải kiểm tra thêm và tốc độ ép chậm hơn. Chỉ dành dung sai chặt chẽ cho các kích thước quan trọng ảnh hưởng đến chức năng của bộ phận. Đối với các chi tiết không quan trọng, hãy sử dụng dung sai dập tiêu chuẩn (ví dụ: ±0.005 inch cho vị trí lỗ hoặc ±0.010 inch cho kích thước tạo hình). Dung sai tiêu chuẩn cho phép sản xuất nhanh hơn và giảm nhu cầu về các công đoạn gia công thứ cấp.
Quy tắc 5: Thiết kế rãnh thoát khi uốn
Khi uốn gần một chi tiết khác, chẳng hạn như lỗ hoặc rãnh, hãy tạo các rãnh thoát để tránh rách. Chiều rộng của rãnh thoát phải ít nhất gấp hai lần độ dày vật liệu và chiều sâu phải vượt quá bán kính uốn. Ngoài ra, bán kính uốn trong không được nhỏ hơn 0,5 lần độ dày vật liệu để tránh nứt. Rãnh thoát uốn hợp lý đảm bảo các đường uốn sạch, chắc chắn mà không cần các bước hoàn thiện thêm.
Quy tắc 6: Tránh các đường cắt ngược và hình dạng phức tạp
Các đường cắt ngược yêu cầu dụng cụ phức tạp như cam tác động bên hoặc thanh trượt, làm tăng chi phí chế tạo khuôn và bảo trì. Tương tự, các hình dạng có độ kéo sâu hoặc nhiều cấp độ cũng làm tăng độ phức tạp. Bất cứ khi nào có thể, hãy thiết kế lại các chi tiết để loại bỏ các đường cắt ngược. Nếu không thể tránh được, hãy tham khảo ý kiến của đối tác dập để đánh giá sự đánh đổi về chi phí. Đơn giản hóa hình học để giảm chi phí dụng cụ và thời gian chu kỳ.
Quy tắc 7: Cân nhắc lựa chọn vật liệu
Lựa chọn vật liệu có tác động lớn đến chi phí và khả năng sản xuất. Thép carbon tiêu chuẩn (ví dụ: SPCC, DC01) là tiết kiệm chi phí nhất và có sẵn rộng rãi. Nếu cần khả năng chống ăn mòn, hãy cân nhắc thép mạ kẽm thay vì thép không gỉ để tiết kiệm chi phí. Tránh các hợp kim đặc biệt trừ khi thực sự cần thiết. Cũng cần xem xét độ dày vật liệu—khổ dày hơn làm tăng chi phí vật liệu và trọng tải máy ép cần thiết. Tối ưu hóa lựa chọn vật liệu ngay từ giai đoạn thiết kế để cân bằng hiệu suất và ngân sách.
Bằng cách áp dụng các quy tắc DFM này, bạn có thể giảm đáng kể chi phí sản xuất và thời gian giao hàng trong khi vẫn đảm bảo các bộ phận dập kim loại chất lượng cao. Hãy hợp tác với một nhà sản xuất dập có kinh nghiệm ngay từ giai đoạn thiết kế để xác thực thiết kế của bạn và tối đa hóa tiết kiệm.
