Hướng dẫn toàn diện về dập chính xác lò xo tiếp xúc cho đầu nối

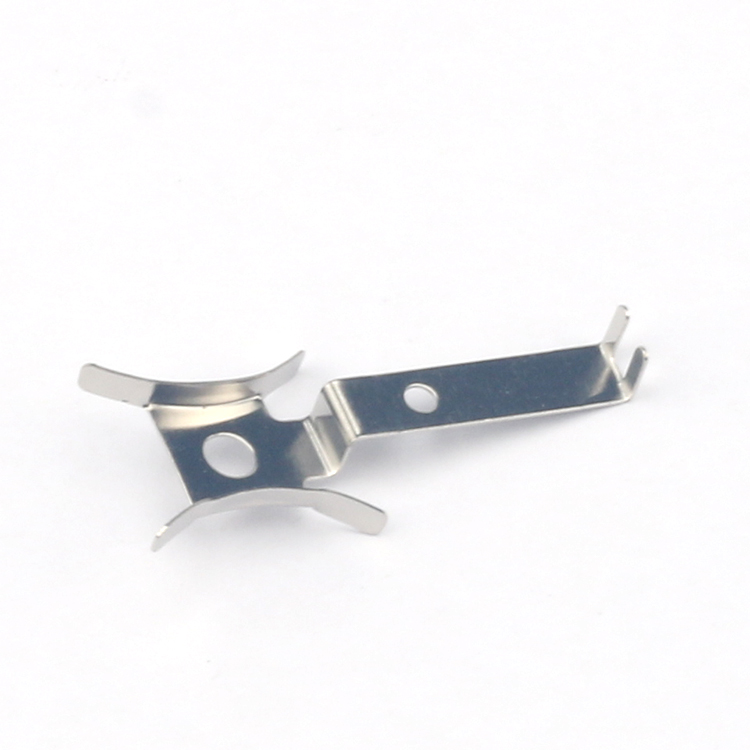

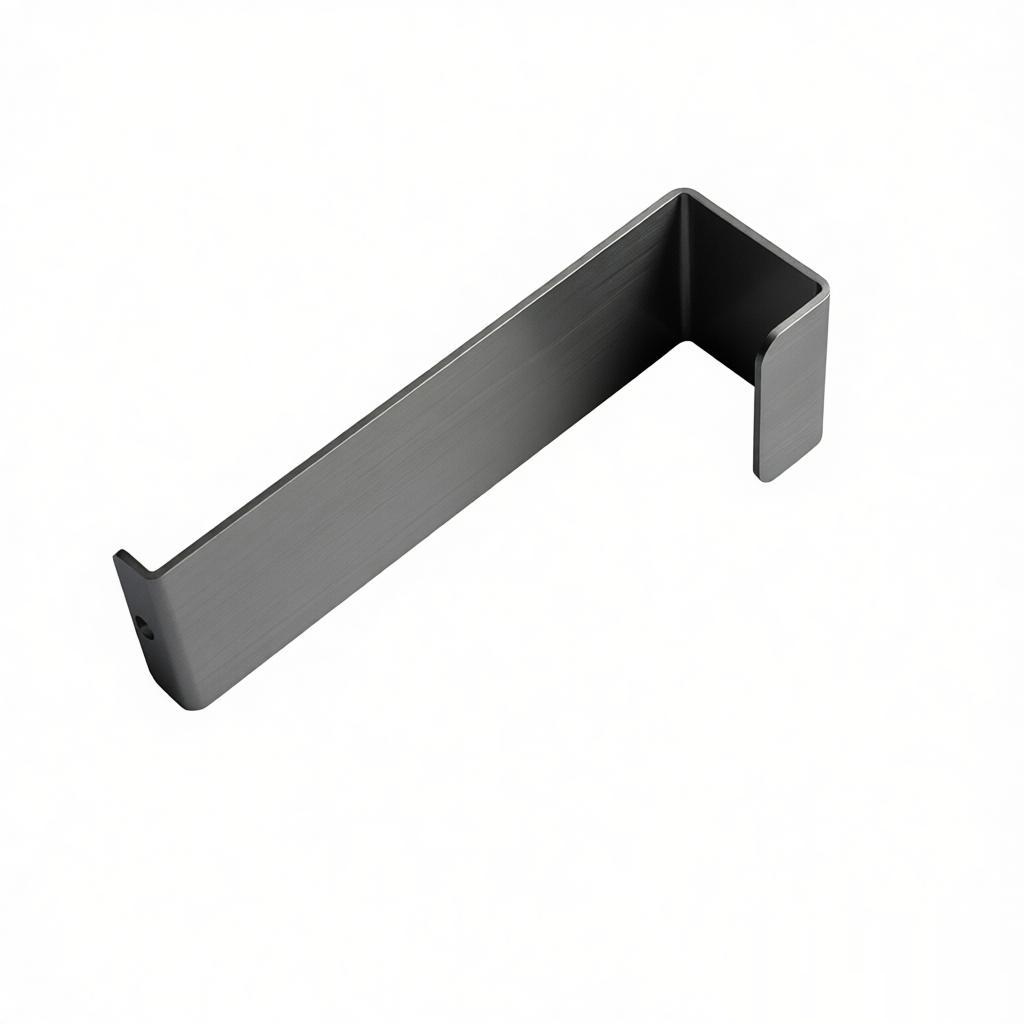

Giới thiệu về Dập chính xác Lá tiếp xúc cho Đầu nối
Dập chính xác lá tiếp xúc là một quy trình quan trọng trong sản xuất đầu nối được sử dụng trong các ngành như ô tô, hàng không vũ trụ, điện tử và viễn thông. Lá tiếp xúc, còn được gọi là lò xo tiếp xúc hoặc lò xo lá, là các thành phần kim loại mỏng cung cấp tính liên tục điện và khả năng giữ cơ học trong đầu nối. Hướng dẫn này đi sâu vào các sắc thái của việc sản xuất lá tiếp xúc chính xác chất lượng cao thông qua dập, bao gồm lựa chọn vật liệu, thiết kế khuôn, thông số quy trình, kiểm soát chất lượng và các mẹo thực tế.
Hiểu về Lá tiếp xúc trong Đầu nối
Lá tiếp xúc là các dải kim loại linh hoạt tạo ra lực lò xo chống lại tiếp điểm ghép nối, đảm bảo kết nối điện đáng tin cậy. Chúng thường thấy trong các cổng USB, khe cắm thẻ SIM, đầu nối pin và dây cáp ô tô. Các đặc điểm chính bao gồm độ đàn hồi cao, điện trở tiếp xúc thấp và khả năng chống mỏi tuyệt vời. Quy trình dập phải đạt được dung sai chặt chẽ (thường là ±0.01 mm) và các cạnh không có gờ để tránh mất tín hiệu hoặc hỏng cơ học.
Vật liệu phổ biến cho Dập Lá tiếp xúc
Lựa chọn vật liệu ảnh hưởng trực tiếp đến hiệu suất. Các vật liệu điển hình bao gồm:
Đồng Phốt pho (C5191, C5210):
Đặc tính lò xo tuyệt vời và khả năng chống ăn mòn, lý tưởng cho điện tử tiêu dùng.Đồng Berili (C17200):
Độ bền và độ dẫn điện cao, được sử dụng trong đầu nối hàng không vũ trụ và độ tin cậy cao.Thép không gỉ (SUS301, SUS304):
Độ đàn hồi và độ bền tốt, thường được chọn cho các ứng dụng nhạy cảm về chi phí.Đồng thau (C2680, C2600):
Chi phí thấp hơn nhưng hiệu suất lò xo kém hơn; dùng cho các tiếp điểm không quan trọng.
| Vật liệu | Giới hạn chảy (MPa) | Độ dẫn điện (%IACS) | Ứng dụng điển hình |
|---|---|---|---|
| Đồng phốt pho C5191 | 450-600 | 15-20 | Giắc cắm âm thanh, đầu nối USB |
| Đồng berili C17200 | 1000-1400 | 20-25 | Đầu nối quân sự/hàng không vũ trụ |
| Thép không gỉ SUS301 | 800-1000 | 2-3 | Lò xo pin, khe cắm thẻ |
| Đồng thau C2600 | 300-400 | 28-30 | Hàng tiêu dùng giá rẻ |
Quy trình dập chính xác cho lò xo tiếp xúc
Dập lò xo tiếp xúc yêu cầu khuôn tiến bộ đa bước do hình dạng phức tạp và dung sai chặt chẽ. Quy trình điển hình bao gồm các giai đoạn sau:
1. Cấp cuộn và nắn thẳng
Nguyên liệu thô dạng cuộn được đưa qua máy nắn để loại bỏ độ cong cuộn. Bộ cấp servo đưa dải vật liệu chính xác vào khuôn với độ chính xác ±0.02 mm.
2. Cắt phôi và tạo hình
Các trạm đầu tiên cắt đường viền phôi và tạo lỗ định vị để đánh chỉ mục. Các trạm tiếp theo tạo bán kính uốn, góc và đầu tiếp xúc của lò xo. Ví dụ, một lò xo tiếp xúc đầu nối điển hình có thể có góc uốn 90 độ với bán kính 0.2 mm. Quá trình tạo hình phải tính đến độ đàn hồi ngược, yêu cầu uốn quá mức hoặc dập nổi.
3. Đột và Cắt tỉa
Các lỗ hoặc rãnh được đột để gắn kết hoặc thêm tính năng. Cắt tỉa loại bỏ vật liệu thừa để đạt được đường viền cuối cùng.
4. Định hình và Dập nguội tinh
Dập nguội tinh là một thao tác dập lại nhằm nén vật liệu để làm phẳng bề mặt, cải thiện độ ổn định kích thước và giảm hiện tượng đàn hồi ngược. Điều này rất quan trọng trong sản xuất khối lượng lớn.
5. Cắt đứt và Đẩy ra
Trạm cuối cùng cắt phôi ra khỏi dải băng. Việc đẩy ra có thể bằng khí nén hoặc cơ khí, đảm bảo chi tiết được lấy ra an toàn mà không bị hư hại.
Các yếu tố thiết kế khuôn dập cho Shrapnel
Dập shrapnel thành công phụ thuộc vào khuôn dập chính xác. Các khía cạnh thiết kế chính bao gồm:
Độ cứng vật liệu:
Thép làm khuôn (ví dụ: D2, M2) có khả năng chống mài mòn cao được sử dụng. Đối với các đợt sản xuất khối lượng lớn (>1 triệu chi tiết), nên sử dụng các miếng chèn carbide.Khe hở:
Khe hở tối ưu giữa chày và cối thường là 5-8% độ dày vật liệu. Quá chặt gây ba via quá mức; quá rộng dẫn đến cạnh thô.Dung sai uốn:
Phép tính trừ dung sai uốn chính xác dựa trên độ dày vật liệu và bán kính uốn. Phân tích phần tử hữu hạn (FEA) giúp dự đoán hiện tượng đàn hồi ngược.Bôi trơn:
Chất bôi trơn màng mỏng giảm ma sát và ngăn ngừa kẹt. Chất bôi trơn tan trong nước thường được dùng để dễ làm sạch.
Kiểm soát chất lượng trong dập chính xác mảnh đạn
Đảm bảo chất lượng đồng nhất yêu cầu kiểm tra nghiêm ngặt ở nhiều giai đoạn. Các thông số quan trọng bao gồm:
| Thông số | Dung sai | Phương pháp đo |
|---|---|---|
| Kích thước chi tiết | ±0.01 mm | Hệ thống thị giác, CMM |
| Góc uốn | ±1 | Máy so quang học |
| Độ nhám bề mặt | Ra ≤ 0.4 μm | Máy đo nhám bề mặt |
| Chiều cao ba via | ≤ 0.02 mm | Kính hiển vi, 30x |
| Lực lò xo | ±5% của thông số kỹ thuật | Đồng hồ đo lực |
Các lỗi thường gặp và giải pháp
Gờ ba via:
Nguyên nhân do khe hở quá lớn hoặc dụng cụ bị mòn. Mài lại chày/cối hoặc điều chỉnh khe hở.Biến thiên đàn hồi:
Do tính dị hướng của vật liệu. Sử dụng phương pháp dập nổi hoặc thử các phương pháp xử lý nhiệt khác.Vết nứt vi mô:
Từ quá trình tạo hình nghiêm trọng. Giảm bán kính uốn hoặc chuyển sang vật liệu dẻo hơn.Độ lệch kích thước:
Kiểm tra giãn nở nhiệt; ổn định nhiệt độ máy ép và khuôn.
Mẹo Thực Tế để Tối Ưu Hóa Dập Mảnh Vụn
Để đạt năng suất cao và chi phí thấp, hãy cân nhắc các mẹo đã được chứng minh trong ngành:
Sử dụng khuôn tiến có lỗ dẫn hướng để duy trì căn chỉnh dải và giảm phế liệu.
Sử dụng máy ép servo để kiểm soát tốc độ và vị trí chính xác, đặc biệt trong quá trình tạo hình.
Triển khai giám sát lực trực tuyến để phát hiện dụng cụ mòn trước khi xảy ra lỗi.
Thiết kế lưỡi tiếp xúc có các đặc điểm đối xứng để giảm thiểu lực mất cân bằng.
Thực hiện kiểm tra linh kiện đầu tiên (FAI) sau bất kỳ thay đổi dụng cụ nào.
Đối với đơn hàng số lượng lớn, cân nhắc thêm quy trình khử ba via (ví dụ: rung hoàn thiện) nếu ba via là yếu tố quan trọng.
Kỹ thuật nâng cao: Dập tốc độ cao và Dập vi mô
Việc thu nhỏ kích thước đầu nối hiện đại đòi hỏi lưỡi tiếp xúc siêu nhỏ với độ dày dưới 0,1 mm. Máy dập tốc độ cao hoạt động ở 600-1500 nhát/phút yêu cầu khuôn dập siêu chính xác và bôi trơn tiên tiến. Dập vi mô sử dụng khắc axit hoặc EDM để chế tạo dụng cụ, và thường dùng các linh kiện cắt dây. Đối với sản xuất hàng loạt, trọng tâm là giảm thời gian thiết lập thông qua hệ thống thay khuôn nhanh.
Kết luận
Dập lưỡi tiếp xúc chính xác cho đầu nối là một lĩnh vực chuyên môn kết hợp khoa học vật liệu, kỹ thuật chế tạo khuôn và kiểm soát quy trình. Bằng cách hiểu tính chất vật liệu, tối ưu hóa thiết kế khuôn, triển khai kiểm tra chất lượng mạnh mẽ và cập nhật các kỹ thuật tốc độ cao, nhà sản xuất có thể tạo ra các linh kiện đáng tin cậy và tiết kiệm chi phí. Dù bạn là kỹ sư thiết kế hay chuyên gia thu mua, hướng dẫn này là nền tảng để đạt được sự xuất sắc trong dập lưỡi tiếp xúc cho đầu nối.
