Nén tối đa và biến dạng dẻo: Phòng ngừa mất mát lò xo
Trả lời ngắn gọn: Nén tối đa là chiều dài ngắn nhất mà lò xo có thể đạt được mà không bị biến dạng dẻo vĩnh viễn — thông thường là 85–90% chiều cao kín đối với nhiệm vụ tĩnh, chỉ 95%+ cho các sự kiện hiếm gặp, chậm. "Biến dạng dẻo" (hay "mất mát") là sự thay đổi chiều dài vĩnh viễn còn lại sau lần nén quá mức đầu tiên: một lò xo bị nén vượt quá giới hạn đàn hồi sẽ trở về ngắn hơn và yếu hơn. Trên một lò xo nén dây nhạc điển hình có chiều dài tự do 10 mm, biến dạng dẻo 4% có nghĩa là mất khoảng 0,4 mm chiều dài tự do và giảm tải trọng tương ứng. BQUQ kiểm soát điều này bằng cách tính toán chiều cao kín, ứng suất tại chiều cao kín và scragging (đặt trước) trước khi giao hàng — báo giá lò xo theo yêu cầu trong 12 giờ làm việc từ một nhà máy tại Dongguan.
Nén tối đa trong lò xo nén là gì?
Nén tối đa là giới hạn thiết kế về hành trình — chiều dài chịu tải ngắn nhất mà bạn cho phép lò xo đạt tới trong quá trình sử dụng. Nó không giống với chiều cao kín, mặc dù hai khái niệm có liên quan. Chiều cao kín là một thực tế hình học: chiều dài của lò xo khi tất cả các vòng xoắn tiếp xúc, được tính từ đường kính dây và tổng số vòng. Nén tối đa là một quyết định kỹ thuật: bạn sẵn sàng nén lò xo đến mức nào trong khi vẫn giữ ứng suất dưới giới hạn đàn hồi của vật liệu và để lại biên độ cho mỏi, dung sai tích lũy và nhiệt độ.
Nhầm lẫn giữa hai khái niệm này là nguyên nhân phổ biến nhất gây ra khiếu nại về "mất mát lò xo" trong sản xuất. Một lò xo có khả năng hình học đạt đến chiều cao kín có thể không đủ khả năng luyện kim để làm điều đó mà không bị biến dạng dẻo, nứt hoặc mất tải trọng.
Ba chiều dài mà mọi bản vẽ lò xo nên ghi rõ
| Chiều dài | Ký hiệu trên bản vẽ | Ý nghĩa | Quy tắc điển hình |
|---|---|---|---|
| Chiều dài tự do | Lf | Chiều dài không tải, không có lực tác dụng | Kích thước tham chiếu |
| Chiều dài chịu tải / làm việc | L1, L2 | Chiều dài tại tải trọng lắp đặt và tải trọng làm việc tối đa | Xác định độ cứng và tải trọng trước |
| Chiều cao kín | Ls | Tất cả các vòng xoắn tiếp xúc | Giới hạn cơ học tuyệt đối |
Một giá trị thứ tư cũng quan trọng không kém: chiều dài nén tối đa mà bạn cho phép, thường được viết là Lmax hoặc Lmin. Đây là con số mà nhà sản xuất lò xo phải thiết kế theo, và nó phải luôn lớn hơn chiều cao kín — không bao giờ bằng, trừ khi ứng dụng thực sự chạm đáy và lò xo được thiết kế cho điều đó.
Làm thế nào lò xo "mất" chiều dài — biến dạng dẻo là gì?
Biến dạng dẻo là biến dạng vĩnh viễn. Khi một lò xo nén bị tải vượt quá giới hạn chảy của dây, một phần của quá trình nén trở thành dẻo thay vì đàn hồi. Loại bỏ tải trọng và lò xo không trở về chiều dài tự do ban đầu. Nó trở về ngắn hơn. Các kỹ sư gọi đây là biến dạng dẻo, mất chiều dài tự do, hoặc "bị biến dạng dẻo."
Hậu quả dây chuyền:
- Chiều dài tự do giảm, do đó tải trọng trước lắp đặt giảm.
- Độ cứng (hằng số lò xo) thường thay đổi một chút vì số vòng hoạt động hiệu quả thay đổi.
- Tải trọng tại một chiều cao lắp đặt nhất định giảm theo tỷ lệ phần trăm tương tự như mất chiều dài.
- Trong trường hợp nghiêm trọng, các vòng xoắn va chạm, lò xo bị kẹt và tuổi thọ mỏi sụp đổ.
Biến dạng dẻo thường xuất hiện sau vài chu kỳ nén đầu tiên, đó là lý do tại sao một lò xo có thể vượt qua kiểm tra tại nhà máy và vẫn hỏng trên dây chuyền lắp ráp của khách hàng. Lần kích hoạt đầu tiên gây ra hư hỏng.
Đàn hồi so với dẻo: ranh giới nằm ở đâu
Đối với hầu hết các loại thép lò xo, phạm vi đàn hồi có thể sử dụng được xác định bởi ứng suất xoắn cho phép, không phải trực tiếp bởi độ bền kéo của dây. Một quy tắc thiết kế phổ biến là giữ ứng suất làm việc ở hoặc dưới khoảng 40–45% độ bền kéo cuối cùng đối với nhiệm vụ mỏi, và lên đến khoảng 60% đối với lò xo tĩnh hoặc ít chu kỳ. Vượt qua các dải này và biến dạng dẻo trở nên có khả năng xảy ra.
Những tỷ lệ phần trăm này là hướng dẫn thiết kế mang tính chỉ dẫn, không phải là sự đảm bảo — chúng thay đổi theo cấp dây, đường kính, tình trạng bề mặt và phun bi. Điểm mấu chốt là "nén tối đa" là một câu hỏi về ứng suất, và ứng suất phụ thuộc vào hình học.
Làm thế nào để tính toán giới hạn nén?
Hai phép tính chạy song song: hình học (các vòng xoắn có thể đạt đến chiều dài đó về mặt vật lý không?) và ứng suất (dây có chịu được không?).
Bước 1 — Chiều cao kín
Đối với lò xo nén có đầu vuông và mài:
Ls = (Nt) × d
trong đó Nt là tổng số vòng và d là đường kính dây. Đối với đầu hở hoặc đầu thường, thêm một phần đường kính dây — thông thường Ls = (Nt + 1) × d cho đầu hở, và Ls = (Nt + 0,5) × d cho đầu hở và mài. Luôn xác nhận tình trạng đầu trên bản vẽ, vì sai số 0,5d trên một lò xo nhỏ là một tỷ lệ phần trăm thực sự của hành trình.
Bước 2 — Độ võng đến giới hạn
Độ võng tại nén tối đa:
f = Lf − Lmax
Sau đó tính ứng suất tại độ võng đó, sử dụng công thức ứng suất xoắn hiệu chỉnh Wahl tiêu chuẩn:
τ = K × (8 × F × D) / (π × d³)
trong đó F là tải trọng tại chiều dài đó, D là đường kính trung bình cuộn, d là đường kính dây, và K là hệ số hiệu chỉnh Wahl tính đến độ cong và cắt trực tiếp. So sánh τ với ứng suất cho phép của vật liệu và chu kỳ nhiệm vụ.
Bước 3 — Kiểm tra biên độ
| Nhiệm vụ | Ứng suất làm việc tối đa đề xuất (% của UTS) | Lmax so với Ls đề xuất |
|---|---|---|
| Tĩnh / chỉ lắp đặt | ~55–60% | Lmax ≥ 1,10 × Ls |
| Chu kỳ không thường xuyên (<10⁴ chu kỳ) | ~45–50% | Lmax ≥ 1,10–1,15 × Ls |
| Nhiệm vụ mỏi (>10⁵ chu kỳ) | ~35–45% | Lmax ≥ 1,15–1,25 × Ls |
| Quan trọng / liên quan đến an toàn | Theo dự án cụ thể | Lmax ≥ 1,25 × Ls hoặc thiết kế lại |
Cột ngoài cùng bên phải là câu trả lời thực tế cho câu hỏi "tôi có thể đến gần chiều cao kín đến mức nào?" Đối với hầu hết các ứng dụng công nghiệp, thiết kế nén tối đa đến 85–90% chiều cao kín để lại biên độ khả thi. Đi đến 95% hoặc hơn có thể thực hiện được cho các sự kiện chậm, hiếm, nhưng đòi hỏi kiểm soát dung sai chặt chẽ hơn và thao tác đặt trước.
Scragging (đặt trước) là gì và tại sao nó ngăn ngừa mất mát?
Scragging — còn được gọi là đặt trước, thiết lập, hoặc ủ giảm ứng suất theo chiều dài — là một quá trình nén quá mức có kiểm soát được thực hiện tại nhà sản xuất. Lò xo được nén đến một chiều dài bằng hoặc hơi vượt quá nén tối đa dự định, giữ trong thời gian ngắn, và giải phóng. Biến dạng dẻo lẽ ra đã xảy ra tại hiện trường sẽ xảy ra tại nhà máy thay vì vậy.
Sau khi scragging, lò xo có:
- Chiều dài tự do ổn định sẽ không trôi thêm dưới tải trọng làm việc bình thường.
- Ứng suất dư được phân phối lại theo cách thường cải thiện hiệu suất mỏi.
- Tải trọng có thể dự đoán tại chiều cao lắp đặt, vì biến dạng dẻo chu kỳ đầu tiên đã được hấp thụ.
Đây là lý do tại sao một nhà cung cấp lò xo tốt sẽ hỏi về nén tối đa, không chỉ chiều dài tự do và độ cứng. Nếu thiết kế nằm gần giới hạn ứng suất, scragging chuyển đổi một thất bại tại hiện trường thành một bước quy trình được kiểm soát.
Khi nào nên chỉ định scragging
- Lò xo được thiết kế để hoạt động trên khoảng 45% UTS.
- Bất kỳ lò xo nào có dung sai tải trọng trước lắp đặt chặt chẽ.
- Lò xo sẽ bị nén đến gần chiều cao kín trong quá trình lắp ráp hoặc vận chuyển.
- Lò xo dài, mảnh dễ bị oằn và tiếp xúc vòng xoắn không đều.
Đối với lò xo hoạt động thấp hơn nhiều so với giới hạn đàn hồi, scragging là tùy chọn. Nó tốn một bước quy trình, vì vậy nó nên được biện minh bởi ứng dụng thay vì áp dụng mặc định.
Nguyên nhân phổ biến gây mất mát lò xo tại hiện trường là gì?
Biến dạng dẻo không phải là cách duy nhất lò xo mất chiều dài hoặc tải trọng. Khi khách hàng báo cáo "lò xo bị yếu," nguyên nhân gốc rễ thực sự thường là một trong những điều sau:
1. Nén quá mức vượt quá thiết kế. Cụm lắp ráp ép lò xo đến chiều cao kín, hoặc tình trạng kẹt gây ra. Đây là vấn đề đặc điểm kỹ thuật, không phải lỗi sản xuất.
2. Sai tình trạng đầu. Đầu hở trên lò xo được thiết kế là vuông và mài làm giảm chiều cao kín hiệu quả và thay đổi tải trọng.
3. Nhiệt. Nhiệt độ hoạt động trên phạm vi khuyến nghị của vật liệu làm giảm ứng suất và gây ra từ biến. Dây nhạc tiêu chuẩn không phù hợp với môi trường nóng; thép không gỉ và hợp kim có giới hạn riêng.
4. Nứt mỏi. Vết nứt làm giảm tiết diện dây hiệu quả, làm tăng ứng suất và tăng tốc mất mát thêm. Xem phân tích của chúng tôi về cách lò xo nén hỏng trong sử dụng.
5. Ăn mòn. Rỗ pitting loại bỏ vật liệu và tạo ra các điểm tập trung ứng suất, đặc biệt trên lò xo sử dụng ngoài trời hoặc trong thiết bị rửa.
6. Tích lũy dung sai. Một lò xo ở mức thấp của dung sai độ cứng được lắp vào khoang ở mức cao của dung sai độ sâu có thể nằm ở mức ứng suất mà không ai thiết kế.
Cách khắc phục trong hầu hết các trường hợp là xem lại tính toán chiều cao kín và xác nhận lò xo được chỉ định với con số nén tối đa thực sự, không chỉ chiều dài tự do và độ cứng.
Bạn nên chỉ định nén tối đa trên bản vẽ như thế nào?
Một đặc điểm kỹ thuật lò xo nén đầy đủ loại bỏ sự mơ hồ. Bao gồm:
| Thông số | Tại sao quan trọng | Ví dụ |
|---|---|---|
| Chiều dài tự do ± dung sai | Đặt tải trọng trước lắp đặt | 25,0 ± 0,3 mm |
| Đường kính dây ± dung sai | Điều khiển độ cứng và ứng suất | 1,20 ± 0,02 mm |
| Đường kính ngoài ± dung sai | Phù hợp với lỗ hoặc trục | 10,0 ± 0,1 mm |
| Tổng số vòng / vòng hoạt động | Điều khiển độ cứng và chiều cao kín | 8,5 tổng / 6,5 hoạt động |
| Tình trạng đầu | Thay đổi chiều cao kín | Vuông và mài |
| Độ cứng | Hiệu suất cốt lõi | 2,5 N/mm ± 10% |
| Chiều dài nén tối đa | Ngăn ngừa biến dạng dẻo | 12,0 mm |
| Tải trọng tại nén tối đa | Xác minh hiệu suất | 32,5 N ± 10% |
| Chu kỳ nhiệm vụ | Đặt ứng suất cho phép | 500.000 chu kỳ |
| Vật liệu và hoàn thiện | Mỏi và ăn mòn | Dây nhạc, mạ kẽm |
| Yêu cầu scragging | Ổn định | Có / Không |
Nếu bạn chỉ cung cấp chiều dài tự do, độ cứng và đường kính, nhà sản xuất lò xo phải đoán điều kiện làm việc. Sự đoán đó là nguồn gốc của mất mát.
Lưu ý về dung sai và chi phí
Dung sai chặt chẽ hơn về độ cứng, chiều dài tự do và độ vuông góc đều làm tăng chi phí, vì chúng đòi hỏi nhiều kiểm tra và phân loại hơn. Cách rẻ nhất để đạt được cửa sổ tải trọng lắp đặt chặt chẽ thường là chỉ định độ cứng hơi lỏng hơn và chiều dài tự do được kiểm soát, hoặc thêm scragging — không phải yêu cầu ±2% trên mọi kích thước.
BQUQ phù hợp ở đâu?

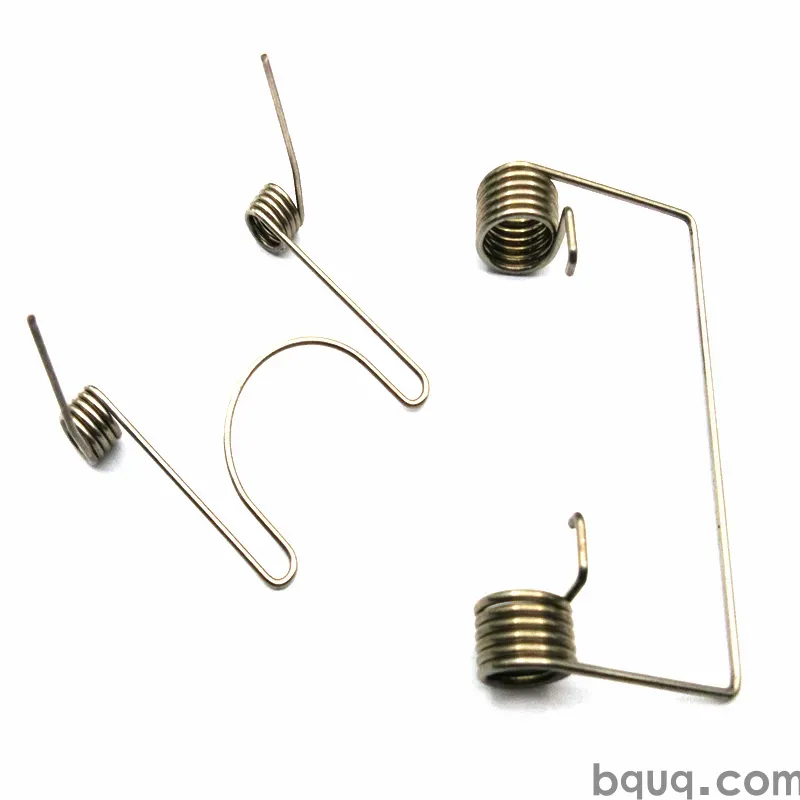

BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy ISO9001 tại Dongguan, bao gồm gia công CNC đến ±0,005 mm, dập kim loại, lò xo theo yêu cầu và sản xuất tản nhiệt. Công việc lò xo bao gồm thiết kế nén, kéo và xoắn bằng dây nhạc, thép không gỉ, thép tôi dầu và hợp kim, với quấn, mài đầu, ủ giảm ứng suất và scragging tại chỗ khi thiết kế yêu cầu.
Vì lò xo, chi tiết dập và vỏ gia công đến từ cùng một xưởng, chúng tôi có thể kiểm tra lò xo so với khoang thực tế mà nó sẽ nằm trong đó thay vì chỉ so với bản vẽ. MOQ linh hoạt, và báo giá được gửi trong 12 giờ làm việc.
Gửi bản vẽ với nén tối đa, chu kỳ nhiệm vụ và chiều cao lắp đặt được đánh dấu, và chúng tôi sẽ phản hồi với kiểm tra ứng suất tại chiều cao kín, Lmax đề xuất, và liệu scragging có cần thiết không. Xem lò xo nén theo yêu cầu hoặc lò xo kéo theo yêu cầu để tham khảo thiết kế, hoặc gửi email đến sc@bquq.com.
Câu hỏi thường gặp
H: Nén tối đa an toàn cho lò xo nén là bao nhiêu?
Đ: Một điểm khởi đầu thực tế là 85–90% chiều cao kín đối với lò xo tĩnh hoặc ít chu kỳ, và 75–80% đối với nhiệm vụ mỏi. Điều này giữ ứng suất làm việc trong phạm vi đàn hồi với biên độ cho tích lũy dung sai và nhiệt độ. Nếu thiết kế của bạn phải đến gần chiều cao kín hơn, hãy chỉ định scragging và xác nhận tính toán ứng suất với nhà cung cấp lò xo trước khi phát hành.
H: Mất chiều dài tự do bao nhiêu là bình thường sau scragging?
Đ: Scragging cố ý loại bỏ biến dạng dẻo chu kỳ đầu tiên, vì vậy hãy mong đợi một thay đổi vĩnh viễn có kiểm soát — thường trong khoảng 1–3% chiều dài tự do đối với lò xo hoạt động gần giới hạn ứng suất, và ít hơn đối với lò xo tải nhẹ. Sau scragging, chiều dài tự do phải ổn định. Nếu lò xo tiếp tục ngắn lại trong sử dụng, ứng suất làm việc quá cao.
H: Nén tối đa có ảnh hưởng đến độ cứng lò xo không?
Đ: Độ cứng được đặt bởi đường kính dây, đường kính trung bình cuộn và số vòng hoạt động, vì vậy nó không thay đổi theo nén trong phạm vi đàn hồi. Tuy nhiên, nếu lò xo bị biến dạng dẻo, số vòng hoạt động có thể thay đổi và độ cứng thay đổi. Khi các vòng xoắn bắt đầu tiếp xúc gần chiều cao kín, độ cứng hiệu quả tăng mạnh vì ít vòng xoắn còn hoạt động.
H: Tôi có thể thiết kế lò xo để nén hoàn toàn đến chiều cao kín không?
Đ: Có, nhưng chỉ có chủ ý. Lò xo được sử dụng làm điểm dừng cứng hoặc trong ứng dụng chạm đáy được thiết kế với ứng suất tại chiều cao kín dưới giới hạn cho phép, thường với scragging và biên độ an toàn rộng. Đối với hầu hết các ứng dụng chịu tải, thiết kế đến chiều cao kín là thực hành kém vì nó không để lại chỗ cho dung sai, mài mòn hoặc quá tải.
H: Làm thế nào để biết lò xo của tôi đã bị biến dạng dẻo?
Đ: Đo chiều dài tự do trước và sau một chu kỳ nén đầy đủ. Giảm có thể đo được có nghĩa là biến dạng dẻo đã xảy ra. Trong sản xuất, kiểm tra tải trọng lò xo tại chiều cao lắp đặt thay vì chỉ dựa vào chiều dài tự do, vì tải trọng là những gì cụm lắp ráp thực sự cảm nhận. Xem ghi chú của chúng tôi về quá tải và giới hạn chảy của lò xo để biết phương pháp kiểm tra.
