Lò xo trong hệ thống treo và hệ chuyển động: Nguyên lý thiết kế cơ bản
Trả lời ngắn: Thiết kế lò xo treo hoặc lò xo chuyển động bằng cách xác định năm thông số trước — chiều dài lắp đặt, chiều dài chịu tải, tải tại chiều dài đó, hành trình tối đa và tuổi thọ chu kỳ. Độ cứng lò xo k (N/mm) = ΔF/Δx, và độ cứng tỷ lệ với đường kính dây lũy thừa bậc bốn, do đó thay đổi đường kính dây 10% làm độ cứng thay đổi khoảng 46%. Lò xo treo thông thường chạy 20–120 N/mm với tải trước 15–35%; lò xo điều khiển chuyển động thường dưới 5 N/mm. Tạo mẫu trong 2–5 ngày, sau đó xác nhận ở 10^5–10^6 chu kỳ trước khi phát hành. BQUQ báo giá lò xo theo yêu cầu trong 12 giờ làm việc.
Lò xo treo và lò xo điều khiển chuyển động trông giống nhau trên bản vẽ nhưng hoạt động rất khác nhau trong thực tế. Một loại hấp thụ sốc từ đường hoặc máy móc và phải chịu hàng triệu chu kỳ mà không bị chùng. Loại kia định vị cơ cấu, giữ tải trước hoặc hồi vị đòn bẩy, và thường quan tâm đến độ lặp lại hơn là lưu trữ năng lượng. Nắm đúng nguyên lý thiết kế cơ bản — độ cứng, tải trước, hành trình, vật liệu và mỏi — là điều phân biệt lò xo tồn tại suốt thời gian bảo hành với lò xo hỏng ngoài hiện trường.
Hướng dẫn này bao gồm các quyết định kỹ thuật quan trọng trước khi bạn gửi RFQ, cùng những con số bạn thực sự cần.
Lò xo treo thực sự làm gì trong hệ chuyển động?
Lò xo trong hệ thống treo hoặc hệ chuyển động thực hiện một hoặc nhiều trong bốn nhiệm vụ:
1. Chịu tải — đỡ khối lượng tĩnh ở độ cao xác định (trọng lượng góc xe, đầu máy, đối trọng).
2. Lưu trữ và hồi phục năng lượng — hấp thụ va đập và trả lại trên một khoảng cách được kiểm soát.
3. Kiểm soát tải trước và khe hở — giữ các chi tiết tiếp xúc để cơ cấu không rung hoặc mất vị trí.
4. Điều chỉnh tần số — đặt tần số riêng của hệ khối lượng-lò xo sao cho tránh xa kích thích từ động cơ, mặt đường hoặc bơm.
Hầu hết thiết kế thực tế thực hiện hai hoặc ba nhiệm vụ cùng lúc. Đó là lý do bước đầu tiên không bao giờ là "chọn một lò xo" — mà là ghi ra yêu cầu tải-độ võng tại hai điểm vận hành quan trọng: chiều dài lắp đặt (có tải trước) và chiều dài chịu tải thiết kế.
Hai điểm vận hành bạn phải xác định
| Thông số | Ký hiệu | Giá trị treo thông thường | Giá trị điều khiển chuyển động thông thường |
|---|---|---|---|
| Chiều dài tự do | L0 | 180–400 mm | 15–80 mm |
| Chiều dài lắp đặt | L1 | 70–85% của L0 | 80–95% của L0 |
| Chiều dài chịu tải | L2 | 45–65% của L0 | 60–85% của L0 |
| Độ cứng lò xo | k | 20–120 N/mm | 0.2–5 N/mm |
| Mục tiêu tuổi thọ chu kỳ | N | 10^5–10^6 | 10^6–10^7 |
Những khoảng này chỉ mang tính tham khảo, không phải thông số kỹ thuật — hệ treo rơ moóc nhẹ và trục xe tải nặng nằm ở hai thế giới khác nhau. Nhưng cấu trúc của bảng mới là điểm chính: nếu bạn không thể điền L1, L2 và tải tại mỗi điểm, không nhà cung cấp lò xo nào có thể báo giá chính xác, và bất kỳ báo giá nào bạn nhận được cũng chỉ là phỏng đoán.
Làm thế nào để tính độ cứng lò xo cho ứng dụng treo?
Mối quan hệ chi phối rất đơn giản:
k = ΔF / Δx
Trong đó k là độ cứng tính bằng N/mm, ΔF là thay đổi lực tính bằng newton, và Δx là thay đổi độ võng tính bằng milimét. Nếu góc treo của bạn cần 2.400 N ở tải thiết kế và 1.500 N ở tải trước lắp đặt, và hành trình giữa hai trạng thái đó là 40 mm, thì:
k = (2400 − 1500) / 40 = 22.5 N/mm
Đó là độ cứng mục tiêu của bạn. Mọi thứ khác trong thiết kế — đường kính dây, số vòng, đường kính trung bình — tồn tại để đạt con số đó trong khi vừa với không gian bạn có.
Công thức độ cứng và lý do đường kính dây chi phối
Đối với lò xo nén xoắn ốc với dây tròn:
k = (G · d⁴) / (8 · D³ · n)
- G = mô đun cắt (79.000 N/mm² cho thép carbon, 69.000 N/mm² cho thép không gỉ)
- d = đường kính dây (mm)
- D = đường kính trung bình cuộn (mm)
- n = số vòng hoạt động
Số hạng lũy thừa bậc bốn của đường kính dây là sự thật quan trọng nhất trong thiết kế lò xo. Nó có nghĩa là thay đổi hình học nhỏ tạo ra thay đổi độ cứng lớn:
| Thay đổi | Ảnh hưởng đến độ cứng |
|---|---|
| Đường kính dây +10% | +46% |
| Đường kính dây −10% | −34% |
| Đường kính trung bình +10% | −25% |
| Số vòng hoạt động +1 | độ cứng giảm theo tỷ lệ (n+1)/n |
Đây là lý do tại sao "chỉ cần làm dày thêm 0,2 mm" không bao giờ là thay đổi nhỏ, và tại sao bù đàn hồi lại quan trọng trong quá trình tạo hình. Đây cũng là lý do nhà cung cấp có thể giữ dung sai đường kính dây chặt chẽ và kiểm soát số vòng chính xác đáng giá hơn nhà cung cấp báo giá rẻ hơn 5%.
Nếu bạn đang giải quyết các đánh đổi giữa độ cứng và hình học, ghi chú của chúng tôi về thép lò xo chrome silicon bao gồm khía cạnh vật liệu của cùng vấn đề.
Tải trước, hành trình và lý do chiều cao kín là giới hạn cứng
Tải trước là lực đã có trong lò xo tại chiều dài lắp đặt. Nó quan trọng vì:
- Nó giữ lò xo ổn định và ngăn rung hoặc nâng lên dưới tải đảo chiều.
- Nó xác định vị trí tĩnh của hệ thống — chiều cao xe, vị trí nghỉ của cơ cấu.
- Nó tiêu thụ một phần hành trình khả dụng của lò xo trước khi bất kỳ sự kiện động nào xảy ra.
Ràng buộc cứng là chiều cao kín: chiều dài lò xo khi tất cả các vòng chạm nhau. Chiều dài nén tối đa của bạn phải cao hơn chiều cao kín với biên dự trữ, thường là 15–20% hành trình cho công việc treo và 10% cho điều khiển chuyển động nhẹ. Chạm vòng không phải là hỏng mềm — nó truyền tải trực tiếp vào đế lò xo và thường phá hủy lò xo hoặc vỏ.
Ví dụ ngân sách hành trình
| Giai đoạn | Chiều dài (mm) | Lực (N) | Ghi chú |
|---|---|---|---|
| Tự do | 250 | 0 | Chỉ tham khảo |
| Lắp đặt | 200 | 1.125 | Tải trước 50 mm ở 22,5 N/mm |
| Tải tĩnh | 160 | 2.025 | Vị trí vận hành bình thường |
| Nén tối đa | 120 | 2.925 | Va đập toàn bộ / cuối hành trình |
| Chiều cao kín | 100 | — | Không được đạt tới trong vận hành |
Ở đây lò xo có 80 mm hành trình khả dụng từ lắp đặt đến kín, và thiết kế sử dụng hết 80 mm đó. Quá chặt. Thiết kế tốt hơn sẽ giảm độ cứng, tăng chiều dài tự do hoặc chấp nhận gói cao hơn để biên chiều cao kín nằm ở 20 mm hoặc hơn.
Loại lò xo nào phù hợp với chức năng chuyển động nào?
Ba họ lò xo bao phủ hầu hết công việc treo và chuyển động, và mỗi loại có ứng dụng tự nhiên.
| Loại | Hướng tải | Sử dụng thông thường | Ràng buộc thiết kế chính |
|---|---|---|---|
| Lò xo nén | Đẩy / dọc trục | Hệ treo xe, lò xo khuôn, đối trọng, hồi van | Chiều cao kín và mất ổn định |

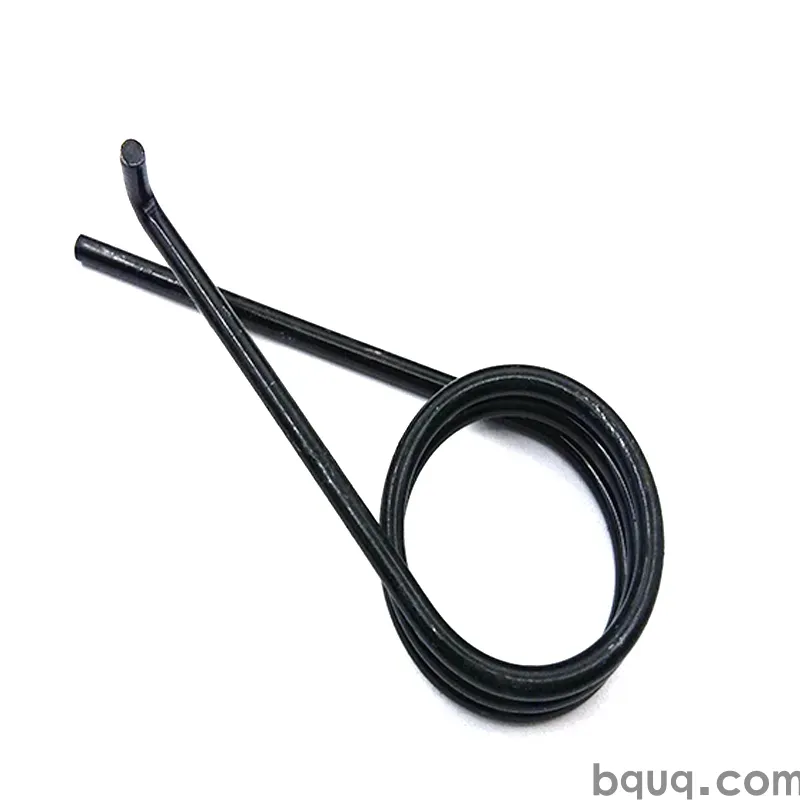

| Lò xo xoắn | Mô-men xoay | Bản lề, đòn bẩy, hồi nắp, hồi bàn đạp | Hình học chân và khe hở thân |
| Lò xo kéo | Kéo / dọc trục | Căng, thu hồi, đóng cửa, hồi cáp | Tập trung ứng suất móc và lực căng ban đầu |
Hai cân nhắc nữa cắt ngang cả ba loại:
Mất ổn định. Lò xo nén có chiều dài tự do lớn hơn khoảng 2,6 lần đường kính trung bình có thể bị mất ổn định ngang trừ khi được dẫn hướng. Lò xo treo dài hầu như luôn được dẫn hướng trên thanh giảm chấn hoặc đặt trong hốc chính vì lý do này.
Dao động và cộng hưởng. Lò xo là hệ khối lượng-lò xo phân bố, không phải lò xo thuần. Ở một số tần số nhất định, chuyển động sóng truyền dọc theo các vòng và có thể khuếch đại ứng suất đáng kể. Nếu hệ thống của bạn có tần số kích thích đã biết — vòng/phút động cơ, đầu vào mặt đường, xung bơm — hãy kiểm tra nó với tần số riêng của lò xo. Bài viết của chúng tôi về cộng hưởng và dao động lò xo trình bày chi tiết cách tính.
Chọn vật liệu cho lò xo treo và chuyển động
Chọn vật liệu ảnh hưởng đến tuổi thọ mỏi, hành vi ăn mòn và chi phí nhiều hơn bất kỳ quyết định đơn lẻ nào khác.
| Vật liệu | Mô đun cắt (N/mm²) | Nhiệt độ làm việc tối đa | Mỏi | Ăn mòn | Chi phí tương đối |
|---|---|---|---|---|---|
| Dây nhạc (ASTM A228) | 79.000 | ~120 °C | Xuất sắc | Kém | Thấp |
| Carbon tôi dầu | 79.000 | ~150 °C | Rất tốt | Kém | Thấp |
| Chrome silicon | 79.000 | ~220 °C | Xuất sắc | Kém | Trung bình |
| Thép không gỉ 302 / 304 | 69.000 | ~250 °C | Tốt | Rất tốt | Trung bình |
| Thép không gỉ 17-7PH | 76.000 | ~315 °C | Xuất sắc | Rất tốt | Cao |
| Đồng phosphor | 43.000 | ~120 °C | Trung bình | Xuất sắc | Trung bình |
| Inconel / Hastelloy | 66.000 | 400 °C+ | Xuất sắc | Xuất sắc | Rất cao |
Đối với công việc treo, chrome silicon là mặc định cho ứng dụng chu kỳ cao, ứng suất cao vì khả năng chống mỏi và chống chùng ở nhiệt độ cao. Đối với điều khiển chuyển động trong môi trường ẩm ướt hoặc rửa trôi, thép không gỉ 302 hoặc 304 thường là câu trả lời thực tế. Đối với nhiệt độ cao hoặc ăn mòn cao, hợp kim niken được sử dụng — xem so sánh của chúng tôi về lò xo Hastelloy và Inconel nếu bạn làm việc trong phạm vi đó.
Một lưu ý: chuyển từ thép carbon sang thép không gỉ để "tăng khả năng chống ăn mòn" làm giảm G khoảng 13%, làm giảm độ cứng theo cùng tỷ lệ. Bạn sẽ cần điều chỉnh lại hình học, không chỉ thay vật liệu.
Ứng suất, biến dạng dư và mỏi
Ứng suất thiết kế nên nằm dưới mức cho phép của vật liệu cho số chu kỳ bạn cần. Theo quy tắc thô cho lò xo nén trong vận hành động:
- 10^5 chu kỳ: lên đến ~45% độ bền kéo
- 10^6 chu kỳ: lên đến ~38% độ bền kéo
- 10^7 chu kỳ: lên đến ~32% độ bền kéo
Đây là các tỷ lệ phần trăm tham khảo dùng cho định cỡ sơ bộ, không thay thế dữ liệu mỏi đã được xác nhận trên hình học và điều kiện bề mặt cụ thể của bạn. Chất lượng bề mặt cực kỳ quan trọng — một vết xước hoặc hố ăn mòn trên vòng chịu ứng suất cao là điểm khởi tạo vết nứt. Phun bi, tạo ứng suất nén trên bề mặt, là một trong những cách rẻ nhất để kéo dài tuổi thọ mỏi và là thực hành tiêu chuẩn trên lò xo treo ô tô.
Đặt trước (scragging) là bước tiêu chuẩn khác. Lò xo được nén vượt chiều cao kín một lần trong sản xuất để vài chu kỳ biến dạng dẻo đầu tiên xảy ra tại nhà máy, không phải trong cụm lắp ráp của bạn. Nếu không có nó, lò xo treo có thể mất vài milimét chiều dài tự do trong những giờ đầu vận hành.
Dung sai, kiểm tra và những gì cần ghi trên bản vẽ
Lò xo khó đặc tả một cách đánh lừa. Bản vẽ ghi "lò xo nén, chiều dài tự do 250 mm" sẽ cho bạn một thứ gì đó, nhưng có thể không phải thứ bạn cần.
Nội dung tối thiểu trên bản vẽ
- Đường kính dây và dung sai
- Đường kính ngoài hoặc trong (ghi rõ loại nào và dung sai)
- Chiều dài tự do và dung sai
- Số vòng tổng và số vòng hoạt động
- Độ cứng (N/mm) và phạm vi độ võng đo được
- Tải tại một hoặc hai chiều dài xác định — đây là kiểm tra đơn lẻ hữu ích nhất
- Điều kiện đầu (kín, kín và mài, mở)
- Chiều quấn, nếu có liên quan
- Thông số vật liệu và bất kỳ lớp hoàn thiện nào (mạ, phủ, phun bi)
- Chiều quay cho lò xo xoắn
Điểm kiểm tra phát hiện vấn đề thực tế
| Kiểm tra | Phương pháp | Tại sao quan trọng |
|---|---|---|
| Tải tại chiều dài lắp đặt | Cảm biến lực ở độ võng cố định | Phát hiện lỗi độ cứng và chiều dài tự do cùng lúc |
| Chiều dài tự do | Quang học hoặc tiếp xúc | Phát hiện biến dạng dư và trôi cuộn |
| Độ vuông | Thước vuông và căn lá | Ngăn tải ngang và mất ổn định |
| Đường kính dây | Panme | Ảnh hưởng lũy thừa bậc bốn đến độ cứng |
| Điều kiện bề mặt | Quan sát ở 10× | Điểm khởi tạo vết nứt |
| Số vòng | Quan sát / quang học | Độ cứng và chiều cao kín |
Lưu ý rằng kiểm tra tải-tại-chiều-dài cung cấp nhiều thông tin hơn chỉ chiều dài tự do. Hai lò xo có thể cùng chiều dài tự do nhưng độ cứng khác nhau, và chỉ kiểm tra tải mới phát hiện được. Dung sai chiều dài đáng được hiểu chi tiết — bài viết của chúng tôi về dung sai chiều dài lò xo giải thích cách nó tương tác với dung sai độ cứng trong chuỗi kích thước.
Tạo mẫu, xác nhận, sau đó mở rộng quy mô
Trình tự thực tế cho lò xo treo hoặc chuyển động mới:
1. Xác định hai điểm vận hành và mục tiêu tuổi thọ chu kỳ.
2. Định cỡ hình học bằng công thức độ cứng, sau đó kiểm tra chiều cao kín và mất ổn định.
3. Chọn vật liệu dựa trên môi trường, nhiệt độ và mục tiêu mỏi.
4. Tạo mẫu — lô ngắn nhanh và đủ rẻ để thử hai hoặc ba biến thể độ cứng song song. Xem mẫu lò xo và sản xuất lô ngắn.
5. Xác nhận ở tải đại diện và số chu kỳ, và đo biến dạng dư sau 100 chu kỳ đầu tiên.
6. Phát hành với tải-tại-chiều-dài làm tiêu chí chấp nhận, không chỉ chiều dài tự do.
BQUQ vận hành bốn dây chuyền sản xuất trong một nhà máy tại Dongguan bao gồm gia công CNC đến ±0,005 mm, dập kim loại, lò xo theo yêu cầu và tản nhiệt, vì vậy lò xo cần đế khớp, giữ hoặc vỏ xử lý nhiệt có thể được cung cấp cùng nhau thay vì phối hợp qua ba nhà cung cấp. MOQ linh hoạt nghĩa là lô mẫu 50 chiếc và lô sản xuất 50.000 chiếc đến từ cùng một quy trình. Báo giá trong 12 giờ làm việc.
Câu hỏi thường gặp
H: Làm thế nào để tính độ cứng lò xo tôi cần?
Đ: Chia thay đổi tải cho thay đổi độ võng giữa hai điểm vận hành: k = ΔF/Δx. Nếu lò xo phải chịu 2.400 N ở tải thiết kế và 1.500 N ở tải trước lắp đặt trên 40 mm hành trình, độ cứng yêu cầu là 22,5 N/mm. Sau đó định cỡ đường kính dây, đường kính trung bình và số vòng hoạt động để đạt độ cứng đó trong khi tôn trọng giới hạn chiều cao kín và mất ổn định.
H: Tải trước thông thường cho lò xo treo là bao nhiêu?
Đ: Đối với hệ treo xe và máy, tải trước thường là 15–35% tổng tải thiết kế, giữ lò xo ổn định dưới tải đảo chiều và xác định chiều cao tĩnh. Lò xo điều khiển chuyển động nhẹ thường có tỷ lệ tải trước cao hơn — 30–50% — vì nhiệm vụ chính là giữ cơ cấu ở vị trí thay vì hấp thụ hành trình động lớn.
H: Thép không gỉ có làm lò xo treo tốt không?
Đ: Phụ thuộc vào môi trường. Thép không gỉ chống ăn mòn tốt, nhưng mô đun cắt thấp hơn thép carbon khoảng 13%, nên độ cứng giảm trừ khi bạn điều chỉnh lại hình học. Nó cũng có độ bền mỏi thấp hơn chrome silicon ở ứng suất cao. Dùng thép không gỉ cho môi trường ẩm ướt, rửa trôi hoặc ăn mòn nhẹ ở ứng suất vừa phải; dùng chrome silicon cho công việc treo chu kỳ cao, ứng suất cao.
H: Tại sao lò xo của tôi mất chiều dài sau khi lắp đặt?
Đ: Đây là biến dạng dư, gây ra bởi giãn ứng suất và chảy dẻo cục bộ trong các chu kỳ đầu. Điều này bình thường ở lò xo chưa xử lý và thường chiếm 1–3% chiều dài tự do. Đặt trước (scragging) tại nhà máy nén lò xo vượt chiều cao kín một lần để biến dạng dư xảy ra trước khi giao hàng. Nếu biến dạng dư tiếp tục sau một trăm chu kỳ đầu, ứng suất thiết kế của bạn có thể quá cao.
H: Lò xo treo nên chịu được bao nhiêu chu kỳ?
Đ: Lò xo treo ô tô thường được xác nhận đến 10^5–10^6 chu kỳ ở tải đại diện, trong khi lò xo điều khiển chuyển động công nghiệp thường nhắm 10^6–10^7. Để đạt con số cao hơn, giữ ứng suất thiết kế dưới khoảng 32–38% độ bền kéo, chỉ định phun bi và kiểm soát độ hoàn thiện bề mặt — hố và vết xước là nơi vết nứt mỏi bắt đầu.
