Đầu Kẹp Này Là Gì Và Vì Sao Nó Giúp Bạn Giảm Thời Gian Chuẩn Bị

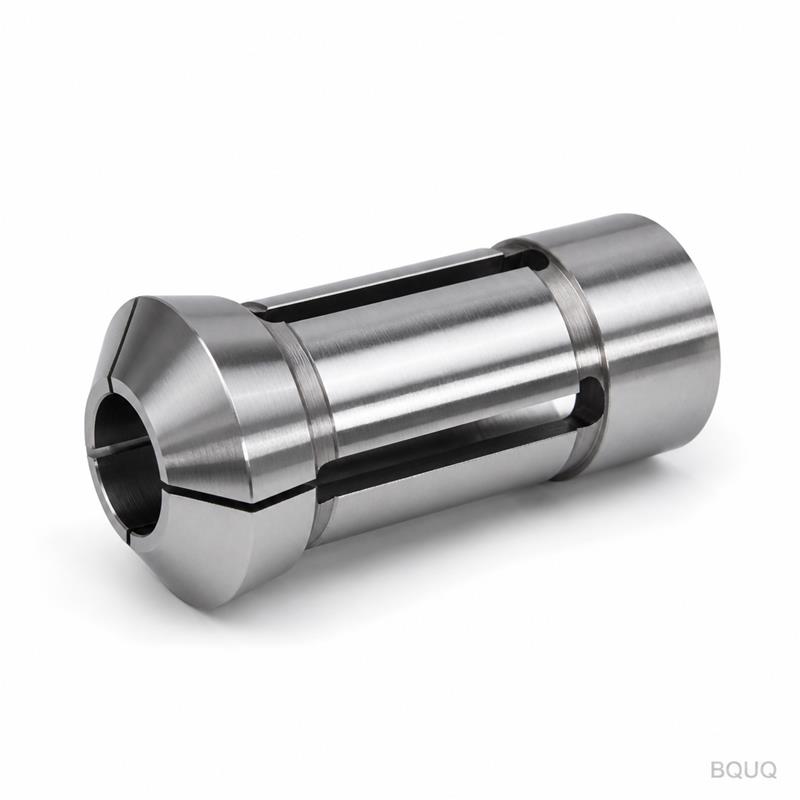

Đây là Đầu Kẹp Lò Xo Lỗ Tròn Loại 25 Cho Máy Tiện Tự Động Gia Công CNC, được thiết kế cho các hoạt động cấp phôi thanh tốc độ cao và gia công phụ. Bạn được đảm bảo độ đảo tổng (TIR) 0.005 mm và độ cứng HRC 58-60, nghĩa là dụng cụ hoặc phôi của bạn luôn giữ được độ đồng tâm qua hàng nghìn chu kỳ. Thời gian giao hàng tiêu chuẩn là 5 ngày làm việc kể từ khi duyệt bản vẽ, và chúng tôi giao hàng toàn cầu từ nhà máy tại Đông Quản.
Thiết Kế Lỗ Tròn Loại 25 Loại Bỏ Rung Động Như Thế Nào
Loại 25 đề cập đến góc côn trước và hình dạng thân kẹp để lắp vào trục chính máy tiện tự động của bạn. Lỗ tròn được mài sau khi xử lý nhiệt, không phải trước, do đó đường kính trong được giữ chính xác trong khoảng +0.005 / -0.000 mm. Điều này loại bỏ hiệu ứng "loe miệng" mà bạn gặp phải ở các đầu kẹp rẻ hơn được mài rồi mới tôi cứng. Hoạt động của kẹp lò xo phân phối lực kẹp đều trên 360 độ, giúp các chi tiết thành mỏng không bị biến dạng và ngăn chặn rung động dụng cụ ở tốc độ trục chính lên đến 8,000 vòng/phút.
Lựa Chọn Vật Liệu Và Xử Lý Nhiệt Chịu Được 1,000,000 Chu Kỳ
Chúng tôi bắt đầu với thép hợp kim 20CrMnTi cho thân kẹp và thép lò xo 65Mn cho các mảnh kẹp. Thân kẹp được thấm cacbon đến độ sâu lớp thấm 0.8 - 1.2 mm, sau đó được tôi cứng đến HRC 58-60. Các rãnh lò xo được cắt bằng dây sau khi tôi cứng để tránh tập trung ứng suất. Sau đó, chúng tôi xử lý lạnh sâu từng sản phẩm ở -120°C trong 4 giờ để chuyển hóa austenit dư, đó là lý do tại sao đầu kẹp của chúng tôi giữ được lực kẹp trong phạm vi 5% sau 1 triệu chu kỳ đóng mở. Độ nhám bề mặt trên lỗ và côn là Ra 0.4 µm, và thân ngoài được phủ oxit đen để chống ăn mòn.
Thông Số Kích Thước Bạn Có Thể Kiểm Tra Trước Khi Mua
Thông số
Giá trị / Phạm vi
Model
Đầu Kẹp Lò Xo Lỗ Tròn Loại 25
Vật liệu thân kẹp
Thép hợp kim 20CrMnTi (thấm cacbon)
Vật liệu mảnh kẹp
Thép lò xo 65Mn
Độ cứng (Thân kẹp)
HRC 58-60
Độ cứng (Các mảnh kẹp)
HRC 45-50 (tôi ram lò xo)
Dải đường kính lỗ tròn
Ø3.0 mm – Ø25.0 mm (có thể gia công lỗ theo yêu cầu)
Độ đảo tổng (TIR)
≤ 0.005 mm
Độ nhám bề mặt (lỗ & côn)
Ra 0.4 µm
Độ lặp lại lực kẹp
± 2%
Tốc độ trục chính tối đa khuyến nghị
8,000 vòng/phút
Thời gian giao hàng (kích thước tiêu chuẩn)
5 ngày làm việc
MOQ
Không MOQ - Chấp nhận đơn hàng 1 chiếc
Quy Trình Kiểm Tra Trước Mỗi Lần Giao Hàng Từ Nhà Máy Đông Quản Của Chúng Tôi
Chúng tôi không kiểm tra theo lô. Mỗi đầu kẹp đều trải qua quy trình kiểm soát chất lượng 3 bước. Đầu tiên, máy đo tọa độ (CMM) kiểm tra góc côn và độ đồng tâm của lỗ. Thứ hai, chúng tôi lắp đầu kẹp lên trục chính thử nghiệm và đo TIR bằng giao thoa kế laser—bạn nhận được số đo độ đảo thực tế được in trong báo cáo QC. Thứ ba, chúng tôi vận hành kẹp 500 lần dưới áp suất khí để xác minh lực hồi lò xo và tính toàn vẹn của rãnh. Nếu bất kỳ sản phẩm nào không đạt, nó sẽ bị loại bỏ, không sửa chữa. Đó là lý do chúng tôi có thể đưa ra cam kết tỷ lệ lỗi tại hiện trường 0.3%.
Lắp Đặt Trực Tiếp Lên Máy Tiện Tự Động Loại 25 Của Bạn Mà Không Cần Sửa Đổi
Đầu kẹp này sử dụng côn kéo lùi tiêu chuẩn loại 25, do đó nó lắp trực tiếp lên hầu hết các máy tiện tự động của Nhật Bản và Hàn Quốc (Citizen, Star, Tsugami, Hanwha) mà không cần tấm adapter. Lỗ tròn chấp nhận phôi thanh tròn từ Ø3 mm đến Ø25 mm. Nếu trục chính của bạn sử dụng ren ống kéo khác, chúng tôi có thể gia công ren phía sau (M16, M18, M20, hoặc 5/8"-18) mà không tính thêm phí. Chỉ cần gửi bản vẽ ống kéo của bạn, chúng tôi sẽ khớp chính xác bước ren.
Vì Sao Đầu Kẹp Lò Xo Lỗ Tròn Loại 25 Cho Máy Tiện Tự Động Gia Công CNC Của Chúng Tôi Vượt Trội Hơn Các Phiên Bản Đúc Hoặc Phay
Đầu kẹp đúc có độ xốp gây ra các vết nứt vi mô dưới tải trọng chu kỳ. Đầu kẹp phay để lại vết dao bám dính dung dịch làm mát và gây ăn mòn. Đầu kẹp của chúng tôi được gia công CNC hoàn toàn từ phôi thanh đặc, sau đó cắt dây, rồi mài. Đây là gia công chính xác, sản xuất tại Trung Quốc, nhưng với quy trình kiểm soát tương tự như bạn mong đợi từ một xưởng Thụy Sĩ. Kết quả là một đầu kẹp giữ được TIR định mức trong ít nhất 300,000 chu kỳ mà không cần mài lại. Và vì chúng tôi là nhà máy, không phải công ty thương mại, bạn nhận được chất lượng đó với chi phí trực tiếp—thường thấp hơn 20-30% so với các sản phẩm tương đương của Mỹ hoặc Châu Âu.
Bạn có thực sự không có MOQ cho đầu kẹp này không?
Có, không MOQ—bạn có thể đặt hàng một chiếc Đầu Kẹp Lò Xo Lỗ Tròn Loại 25 Cho Máy Tiện Tự Động Gia Công CNC để chạy thử hoặc thử nghiệm dây chuyền, và chúng tôi sẽ kiểm tra với quy trình nghiêm ngặt tương tự như đơn hàng 1,000 chiếc.
Bạn có thể tùy chỉnh kích thước lỗ và ren cho máy tiện cụ thể của tôi không?
Có, chúng tôi có thể mài bất kỳ lỗ tròn nào từ Ø3 mm đến Ø25 mm, và chúng tôi có thể cắt bất kỳ ren phía sau nào (hệ mét hoặc inch) để khớp với ống kéo của bạn trong vòng 24 giờ sau khi nhận được bản vẽ của bạn.
Bạn cung cấp những tài liệu kiểm soát chất lượng nào cho mỗi lô hàng?
Mỗi lô hàng bao gồm chứng chỉ vật liệu, báo cáo kiểm tra độ cứng, báo cáo kích thước CMM và phiếu đo TIR khi vận hành thực tế kèm số sê-ri của đầu kẹp của bạn.
Thời gian giao hàng thực tế cho đầu kẹp loại 25 tùy chỉnh là bao lâu?
Các kích thước tiêu chuẩn được giao trong 5 ngày làm việc; lỗ hoặc ren tùy chỉnh cần thêm 2-3 ngày, vì vậy tối đa 8 ngày làm việc từ khi duyệt bản vẽ đến khi xuất xưởng từ Đông Quản.
Nhận Báo Giá Chính Xác Trong Vòng 12 Giờ—Gửi Bản Vẽ Của Bạn Ngay Hôm Nay
Đừng đoán già đoán non liệu đầu kẹp hiện tại của bạn có phải là mắt xích yếu trong thời gian chu kỳ của bạn hay không. Gửi cho chúng tôi bản vẽ trục chính hoặc chỉ cần đường kính phôi và kích thước ren. Chúng tôi sẽ trả lời trong vòng 12 giờ với đơn giá chính xác, cam kết thời gian giao hàng và ghi chú DFM (Thiết kế cho Sản xuất) nếu chúng tôi thấy cách cải thiện thiết lập kẹp của bạn. Để tham khảo về lựa chọn dụng cụ và tích lũy dung sai, hãy đọc hướng dẫn lựa chọn dụng cụ cắt CNC và hướng dẫn về dung sai gia công CNC của chúng tôi.
Email: sc@bquq.com WhatsApp: +86 13713157787 Gửi bản vẽ của bạn ngay bây giờ—chúng tôi sẽ xác nhận lỗ, ren và độ cứng trong vòng 12 giờ.
