Điểm Khác Biệt Của Đầu Cặp Này Cho Trục Chính Máy Tiện Tự Động Của Bạn Đây là đầu cặp collet loại 46 cho máy tiện tự động, được gia công CNC, mài chính xác và đánh bóng gương để kẹp phôi thanh hoặc
Đây là đầu cặp collet loại 46 cho máy tiện tự động, được gia công CNC, mài chính xác và đánh bóng gương để kẹp phôi thanh hoặc dụng cụ với độ đảo tổng (TIR) 0,005 mm. Bạn nhận được lực kẹp ổn định trên toàn bộ phạm vi kẹp, giúp giảm tỷ lệ phế phẩm và giảm mài mòn dụng cụ trên đầu trượt của bạn. Được chế tạo từ thép hợp kim đã tôi cứng đạt 58–60 HRC, đầu cặp này duy trì hình dạng qua các chu kỳ tốc độ cao, và chúng tôi giao các kích thước tiêu chuẩn trong 7 ngày từ nhà máy Đông Quản.
Lòng trong và bệ collet được đánh bóng đạt Ra 0,2 µm, không chỉ mài thông thường. Bề mặt gương đó mang lại hai lợi ích: giảm ma sát khi collet đóng lại và ngăn phoi mịn bám dính vào bề mặt trong quá trình gia công thép không gỉ hoặc nhôm. Trong các thử nghiệm thoát phoi của chúng tôi, lòng được đánh bóng làm sạch phoi nhanh hơn 30% so với bề mặt chỉ mài ở cùng tốc độ trục chính. Bạn cũng có khả năng bịt kín tốt hơn chống dung dịch làm mát xâm nhập, bảo vệ côn qua hàng nghìn chu kỳ.
Thân đầu cặp bắt đầu từ thép thấm cacbon 20CrMnTi, được thấm cacbon đến độ sâu 0,8–1,0 mm, sau đó tôi và ram đạt 58–60 HRC. Bản thân collet là thép lò xo 65Mn, xử lý nhiệt đạt 45–48 HRC cho các ngón uốn, với phần mũi được tôi cứng ở 55 HRC. Chúng tôi không sử dụng thép mềm hơn như 1045 hoặc 4140 cho thân vì chúng biến dạng dưới lực kẹp lặp lại ở 6000 RPM. Mỗi lô hàng đều được kiểm tra độ cứng tại ba điểm, không chỉ một góc.
| Thông số | Giá trị / Phạm vi |
|---|---|
| Vật liệu thân đầu cặp | 20CrMnTi, thấm cacbon 0,8–1,0 mm |
| Vật liệu collet | Thép lò xo 65Mn, ngón đã tôi cứng |
| Độ cứng (thân) | 58–60 HRC |
| Độ cứng (ngón collet) | 45–48 HRC |
| Phạm vi đường kính kẹp | Ø1,0 – Ø46,0 mm (hệ mét) |
| Độ đảo tổng (TIR) | ≤ 0,005 mm tại mũi |
| Độ nhám bề mặt (lòng) | Ra 0,2 µm đánh bóng gương |
| Côn mũi trục chính | JIS B 6336 loại 46 (1:10) |
| Tốc độ RPM tối đa khuyến nghị | 6000 RPM (với đai ốc cân bằng) |
| Thời gian giao hàng | 7 ngày cho tiêu chuẩn, 15 ngày cho lòng tùy chỉnh |
| MOQ | Không có MOQ – chấp nhận 1 chiếc |
Độ đảo không phải là điều xem xét sau – nó được xây dựng ngay từ giai đoạn mài. Chúng tôi mài thô côn, sau đó khử ứng suất cho thân ở 180°C trong 4 giờ, rồi mài tinh trên máy mài trong CNC với trục chính thủy tĩnh. Sau khi mài, chúng tôi mài tay lòng đến Ra 0,2 µm và kiểm tra TIR trên đồng hồ Marposs ở ba độ sâu: 10 mm, 20 mm và 30 mm từ mũi. Bất kỳ đầu cặp nào có TIR vượt quá 0,005 mm đều bị loại bỏ, không sửa lại.
Mỗi đầu cặp đều được giao kèm giấy chứng nhận kiểm tra viết tay, không phải chứng nhận mẫu theo lô. Chúng tôi đo và ghi lại: TIR tại mũi, độ cứng HRC trên thân và collet, độ nhám bề mặt Ra trên lòng, và diện tích tiếp xúc côn (chúng tôi nhắm đến 90% tiếp xúc với kiểm tra màu xanh). Nếu bạn yêu cầu, chúng tôi cũng bao gồm video kiểm tra độ đảo trên kích thước lòng cụ thể của bạn. Đây là một phần của quy trình gia công chính xác của chúng tôi – chúng tôi không bỏ qua bước nào để giao hàng nhanh.

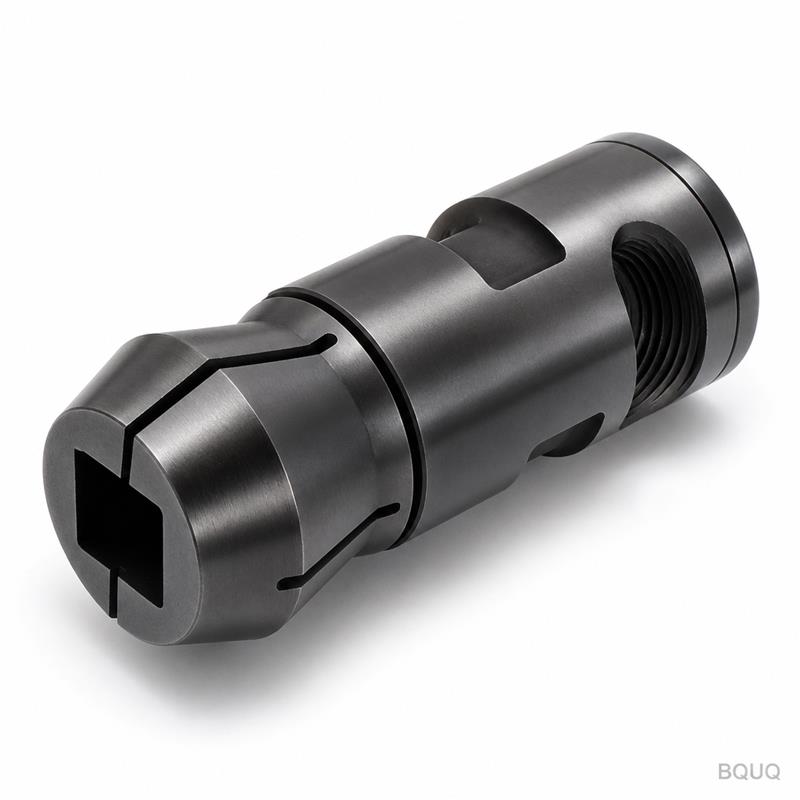

Nếu phôi thanh của bạn không phải kích thước hệ mét tiêu chuẩn, chúng tôi có thể gia công lòng collet theo bản vẽ của bạn trong vòng 15 ngày. Chúng tôi cũng có thể thêm rãnh dọc cho phôi lục giác hoặc vuông, hoặc lòng bậc cho các chi tiết có vai. Lòng tùy chỉnh tối thiểu là Ø1,0 mm, tối đa Ø46,0 mm. Gửi cho chúng tôi dung sai phôi của bạn và chúng tôi sẽ đề xuất khe hở kẹp – thường là 0,02–0,05 mm trên kích thước danh nghĩa cho phôi tròn.
Không có MOQ – chúng tôi chấp nhận một chiếc để thử nghiệm, và bạn nhận được báo cáo kiểm tra tương tự như đơn hàng số lượng lớn.
Có, chúng tôi có thể thay đổi đường kính lòng, thêm rãnh cho phôi lục giác/vuông, hoặc điều chỉnh góc côn nếu bạn cung cấp bản vẽ hoặc mẫu trục chính khớp nối.
Mỗi đầu cặp được kiểm tra riêng lẻ về TIR, độ cứng, độ nhám bề mặt và tiếp xúc côn, và giấy chứng nhận được bao gồm trong lô hàng như tiêu chuẩn.
Đầu cặp loại 46 tiêu chuẩn giao trong 7 ngày; phiên bản lòng hoặc rãnh tùy chỉnh giao trong 15 ngày từ khi phê duyệt bản vẽ.
Gửi cho chúng tôi loại mũi trục chính, đường kính phôi và phạm vi RPM dự kiến. Chúng tôi sẽ trả lời với báo giá chính thức trong vòng 12 giờ, bao gồm cước vận chuyển và khuyến nghị dung sai. Đối với côn bất thường, chúng tôi cũng có thể tư vấn về ống bọc chuyển tiếp. Đây là sản phẩm gia công chính xác sản xuất tại Trung Quốc, và chúng tôi bảo hành thay thế 100% cho bất kỳ lỗi độ đảo nào.
Gửi bản vẽ của bạn qua email đến sc@bquq.com hoặc nhắn tin cho chúng tôi trên WhatsApp tại +86 13713157787. Bao gồm TIR mục tiêu và loại vật liệu của bạn – chúng tôi sẽ xác nhận nếu loại 46 phù hợp với máy của bạn hoặc đề xuất giải pháp thay thế.
Để cải thiện tuổi thọ dụng cụ trên máy tiện tự động của bạn, hãy xem hướng dẫn lựa chọn dụng cụ cắt CNC của chúng tôi để kết hợp đầu cặp với giá đỡ dụng cụ phù hợp. Và nếu bạn đang đẩy dung sai xuống dưới 0,01 mm, hãy đọc hướng dẫn dung sai gia công CNC của chúng tôi để hiểu ý nghĩa thực tế của TIR 0,005 mm cho quy trình của bạn.
| Thông số | Khả năng |
|---|---|
| Vật liệu | AL6061/7075, SUS303/304/316, thép 45#, đồng T2, đồng thau H59, POM, PEEK, nylon |
| Dung sai | ±0.005mm tiêu chuẩn, ±0.003mm theo yêu cầu |
| Máy móc | CNC 3/4/5 trục, tiện-phay, máy tiện Thụy Sĩ |
| Bề mặt | Anodizing, niken, kẽm, thụ động hóa, phun cát, đánh bóng |
| Phạm vi kích thước | Tối đa 400 x 300 x 200 mm |
| Mẫu thử | 72 giờ, không có MOQ cho mẫu |
| Kiểm tra | Báo cáo đầy đủ theo lô, dữ liệu CMM theo yêu cầu |
