Chức Năng Của Đầu Kẹp Này Và Tại Sao Độ Đảo 0.005 mm Lại Quan Trọng Đây là đầu kẹp đàn hồi lỗ tròn loại 700 cho máy tiện tự động, được gia công CNC, thiết kế cho máy tiện tốc độ cao và máy tiện tự độ

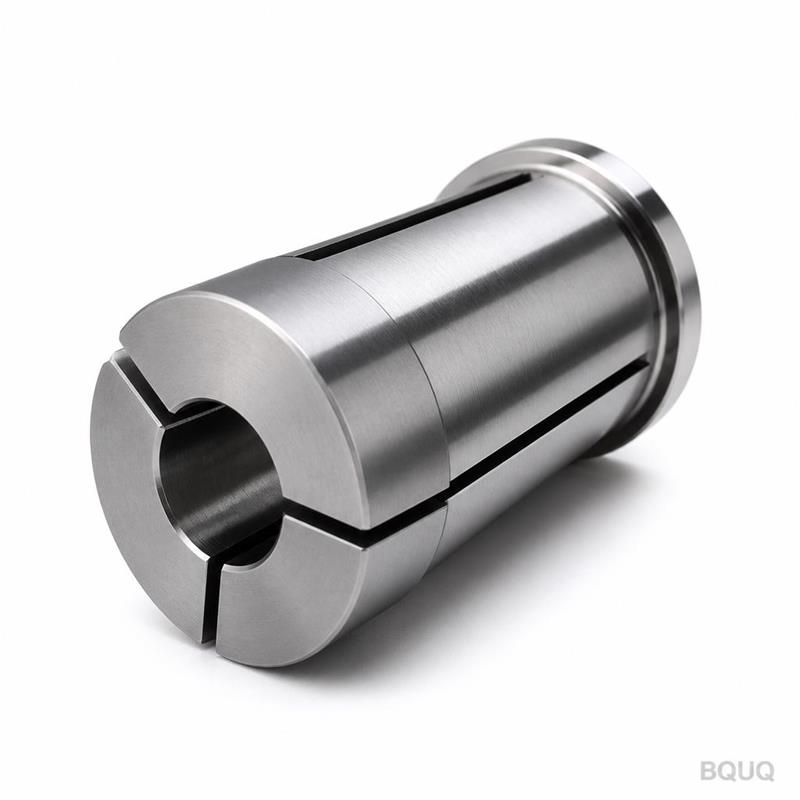

Đây là đầu kẹp đàn hồi lỗ tròn loại 700 cho máy tiện tự động, được gia công CNC, thiết kế cho máy tiện tốc độ cao và máy tiện tự động kiểu Thụy Sĩ. Nó kẹp chặt phôi tròn từ 3 mm đến 42 mm với độ đồng tâm đảm bảo 0.005 mm TIR (chỉ số đọc tổng) tại mũi kẹp. Điều này có nghĩa là các chi tiết gia công của bạn được đưa ra khỏi trục chính với độ dày thành đồng đều, không có độ côn, và không có vết rung—ngay cả ở tốc độ 6,000 vòng/phút. Chúng tôi tôi cứng bề mặt kẹp đến 58–60 HRC, giúp bạn có tuổi thọ mài mòn lâu hơn 3 lần so với các đầu kẹp tiêu chuẩn 45 HRC. Mỗi sản phẩm được sản xuất tại Trung Quốc trong nhà máy Đông Quan của chúng tôi, và chúng tôi giao các kích thước tiêu chuẩn trong 7 ngày mà không yêu cầu số lượng tối thiểu (MOQ).
Dòng 700 sử dụng lỗ tròn dài toàn phần với một rãnh dọc duy nhất, không phải là đầu kẹp phân đoạn. Thiết kế này phân bổ lực kẹp đều quanh 360 độ của phôi. Bạn tránh được các vết kẹp ba điểm mà bạn gặp phải với đầu kẹp ER hoặc TG. Tính đàn hồi của lò xo trong lỗ kẹp—được xử lý nhiệt đến 58 HRC—cho phép đầu kẹp đóng lại 0.5 mm theo hướng kính và vẫn đàn hồi trở lại đường kính ban đầu chính xác. Chúng tôi mài lỗ kẹp sau khi xử lý nhiệt, không phải trước, để độ tròn được giữ trong khoảng 0.002 mm ngay cả sau hàng nghìn chu kỳ đóng mở. Đối với việc cấp phôi thanh, lỗ tròn tự định tâm vật liệu khi nó tiến vào, giảm rung động và kéo dài tuổi thọ của mảnh cắt.
Chúng tôi bắt đầu với thép hợp kim 8620 hoặc thép lò xo 65Mn, tùy thuộc vào ứng dụng của bạn. Đối với tiện thông thường, 8620 mang lại lõi dẻo dai với lớp bề mặt cứng, chống mài mòn sau khi thấm cacbon. Đối với các ứng dụng lò xo chu kỳ cao—hơn 100,000 lần đóng mở—chúng tôi sử dụng 65Mn, loại có khả năng chống mỏi vượt trội. Cả hai vật liệu đều trải qua quy trình xử lý nhiệt ba bước: tôi, ram, và ổn định lạnh sâu. Bước ổn định lạnh là chìa khóa. Nó chuyển đổi austenit dư thành mactenxit, ngăn lỗ kẹp phát triển hoặc biến dạng trong quá trình sản xuất của bạn. Độ cứng cuối cùng là 58–60 HRC trên bề mặt kẹp, 48–52 HRC trên thân. Chúng tôi hoàn thiện bằng lớp phủ oxit đen chống gỉ và giảm ma sát khi đầu kẹp trượt trong thân đầu kẹp.
Mỗi đầu kẹp đều trải qua quy trình kiểm tra 12 điểm trước khi rời khỏi nhà máy của chúng tôi. Chúng tôi đo đường kính lỗ bằng đồng hồ đo khí với độ phân giải 0.001 mm. Chúng tôi kiểm tra độ đồng tâm giữa lỗ và côn bằng trục gá chính xác và đồng hồ so—độ đảo tối đa tại mũi là 0.005 mm, và chúng tôi loại bỏ bất kỳ sản phẩm nào vượt quá mức đó. Độ cứng được xác minh trên máy đo độ cứng Rockwell tại ba điểm: mũi, giữa và đuôi. Chúng tôi cũng kiểm tra lực đàn hồi bằng cách nén lỗ kẹp 0.5 mm và đo độ trở về không. Mỗi bộ phận có một số sê-ri và chúng tôi lưu trữ dữ liệu kiểm tra trong 10 năm. Nếu bạn nhận được sản phẩm lỗi, chúng tôi sẽ thay thế trong vòng 48 giờ—nhưng trong năm năm qua, tỷ lệ loại bỏ của chúng tôi là 0.3%.
Dưới đây là dữ liệu kích thước và hiệu suất cho dòng sản phẩm tiêu chuẩn của chúng tôi. Đường kính lỗ tùy chỉnh, chiều rộng rãnh và góc côn đều có sẵn—chỉ cần gửi bản vẽ của bạn.
| Thông số | Giá trị |
|---|---|
| Dải đường kính lỗ | 3 mm – 42 mm (tăng 0.5 mm) |
| Đường kính ngoài thân đầu kẹp | 42 mm (tiêu chuẩn loại 700) |
| Tổng chiều dài | 80 mm / 100 mm (tùy chọn) |
| Góc côn | 16° bao gồm (tùy chọn 20°) |
| Vật liệu | Thép hợp kim 8620 hoặc thép lò xo 65Mn |
| Độ cứng (bề mặt kẹp) | 58–60 HRC |
| Độ cứng (thân) | 48–52 HRC |
| Độ đồng tâm (TIR tại mũi) | 0.005 mm |
| Độ tròn của lỗ | 0.002 mm |
| Độ nhám bề mặt (lỗ) | Ra 0.4 µm |
| Lực kẹp tối đa | 12 kN (ở 6 bar thủy lực) |
| Tốc độ trục chính tối đa | 6,000 vòng/phút |
| Thời gian giao hàng (tiêu chuẩn) | 7 ngày |
| Số lượng tối thiểu (MOQ) | Không có MOQ (chấp nhận đơn hàng lẻ) |
Loại 700 là tiêu chuẩn phổ biến cho máy tiện tự động của Nhật Bản và Châu Âu, bao gồm Citizen, Star, Tsugami và Tornos. Côn ngoài khớp với mũi trục chính, vì vậy bạn không cần bộ chuyển đổi tùy chỉnh. Lỗ tròn chấp nhận trực tiếp phôi thanh đã mài—không cần ngón cấp phôi hoặc ống dẫn hướng. Chúng tôi gia công mặt sau phẳng đến 0.005 mm, đảm bảo đầu kẹp ngồi vuông góc với mặt trục chính. Nếu bạn đang sử dụng bộ truyền động thủy lực hoặc khí nén, thân đầu kẹp có ren tiêu chuẩn (M20 x 1.5) cho ống kéo. Đối với máy hiện có với trục chính bị mòn, chúng tôi có thể mài lại côn để khớp với góc trục chính thực tế của bạn—chỉ cần gửi cho chúng tôi bản vẽ hoặc mẫu đầu kẹp hiện tại của bạn.
Các kích thước tiêu chuẩn (3 mm đến 42 mm theo bước 0.5 mm) có sẵn trong kho và giao trong 7 ngày. Đối với lỗ không tiêu chuẩn—như 4.2 mm hoặc 17.8 mm—chúng tôi gia công theo kích thước chính xác của bạn trong 10 ngày. Quy trình rất đơn giản: gửi bản vẽ của bạn hoặc chỉ cần nêu đường kính lỗ và dung sai phôi. Chúng tôi sẽ đề xuất chiều rộng rãnh chính xác (tiêu chuẩn 1.5 mm, nhưng chúng tôi có thể giảm xuống 0.8 mm cho lỗ nhỏ) và độ đàn hồi lò xo. Chúng tôi cũng cung cấp tùy chỉnh ren thanh kéo miễn phí nếu bạn đặt hàng hơn 10 chiếc. Đối với tạo mẫu thử, chúng tôi chấp nhận đơn hàng một chiếc—không MOQ, không phí dụng cụ. Chỉ cần gửi email bản vẽ và chúng tôi sẽ xác nhận giá và thời gian giao hàng trong vòng 12 giờ.
Không có MOQ—bạn có thể đặt một chiếc để tạo mẫu thử hoặc một bộ đầy đủ 20 kích thước khác nhau cho xưởng máy của bạn.
Có, chúng tôi gia công bất kỳ lỗ nào từ 3 mm đến 42 mm theo bước 0.1 mm, và chúng tôi cũng điều chỉnh chiều rộng rãnh và góc côn theo bản vẽ của bạn.
Chúng tôi mài lỗ và côn trong một lần gá đặt duy nhất trên máy CNC 5 trục, và mỗi sản phẩm được kiểm tra riêng bằng đồng hồ đo khí và đồng hồ so trước khi giao hàng.
Kích thước tiêu chuẩn giao trong 7 ngày, lỗ tùy chỉnh trong 10 ngày và đơn hàng số lượng lớn (trên 50 chiếc) trong 15 ngày—tất cả từ nhà máy Đông Quan của chúng tôi.
