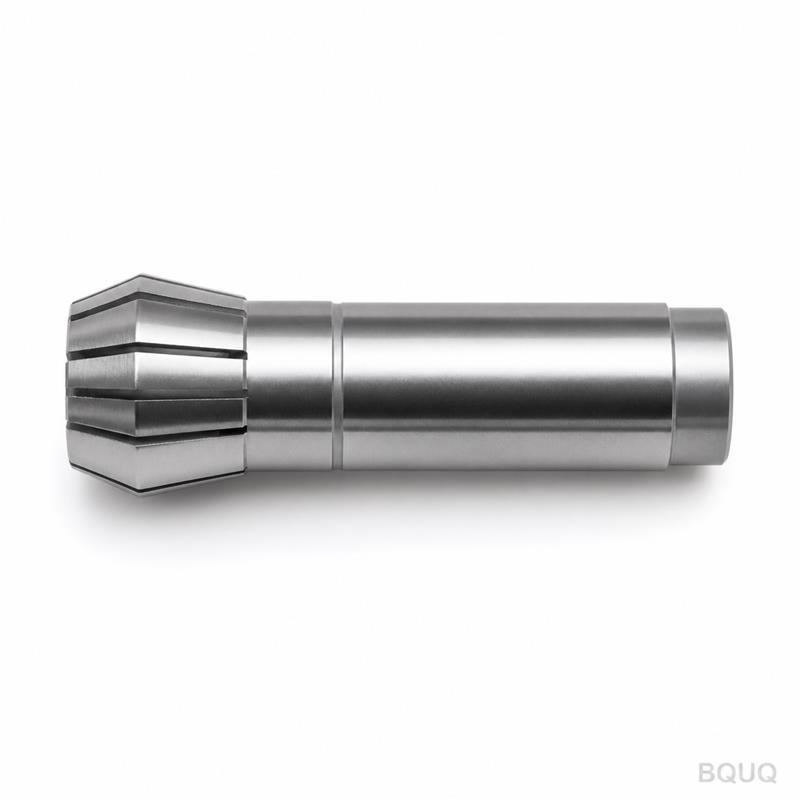

Gia Công Theo Yêu Cầu Đầu Kẹp CNC Cho Máy Tự Động Loại 36, Góc Nhìn Từ Trên, Chính Xác Cao – Sản Xuất Tại Trung Quốc
Giới thiệuBản vẽ của bạn sẽ trở thành một đầu kẹp hoàn chỉnh trong vài ngày, không phải vài tuần. Chúng tôi gia công đầu kẹp Loại 36 cho máy tự động theo đúng bản vẽ của bạn, sau đó kiểm tra từng kích
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Bản vẽ của bạn sẽ trở thành một đầu kẹp hoàn chỉnh trong vài ngày, không phải vài tuần. Chúng tôi gia công đầu kẹp Loại 36 cho máy tự động theo đúng bản vẽ của bạn, sau đó kiểm tra từng kích thước quan trọng trước khi sản phẩm rời khỏi nhà máy Dongguan của chúng tôi. Không có bất ngờ nào tại khâu kiểm tra đầu vào.
Thông số nhanh: Dung sai ±0.005 mm trên lỗ và côn, thời gian giao hàng 7–10 ngày làm việc cho vật liệu tiêu chuẩn, không yêu cầu số lượng tối thiểu (MOQ). Một chiếc hay mười nghìn chiếc, quy trình kiểm soát là như nhau.
Thông số kỹ thuật
Thông số
Giá trị
Tùy chọn vật liệu
Thép lò xo 65Mn, 20CrMnTi, 9SiCr, SUS420, hoặc hợp kim theo yêu cầu của bạn
Độ cứng (sau khi hoàn thiện)
HRC 45–55 cho thép lò xo; thấm cacbon đạt 58–62 HRC cho thép hợp kim
Dung sai lỗ
±0.005 mm (chiều rộng khe và đường kính trong)
Góc côn
±0.5 arcmin, được kiểm tra bằng đồng hồ đo khí nén
Độ nhám bề mặt
Ra 0.4 µm trên lỗ, Ra 0.8 µm trên các bề mặt ngoài
Quy trình gia công
Tiện CNC, phay chính xác, cắt dây EDM cho khe, xử lý nhiệt, mài tinh cuối cùng
Kiểm tra
Kiểm tra 100% kích thước lỗ và côn; báo cáo lô hàng kèm dữ liệu CMM
Quy mô lô hàng
1–100,000 chiếc, không yêu cầu MOQ
Thời gian giao hàng
7–10 ngày làm việc (chế thử), 15–20 ngày (sản xuất hàng loạt)
Xuất xứ
Sản xuất tại Trung Quốc, nhà máy Dongguan
Chúng tôi vận hành đầu kẹp Loại 36 trên chính máy tiện CNC và máy mài của mình. Các khe được cắt bằng tia lửa điện (EDM), không phải dập, do đó độ đàn hồi nhất quán và lặp lại được trên mọi chi tiết trong lô hàng.
Ba lý do khách hàng gửi bản vẽ cho chúng tôi
1. Chất lượng truy xuất theo lô. Mọi số hiệu mẻ vật liệu, mọi lô hàng, mọi báo cáo CMM đều được lưu trữ theo mã chi tiết của bạn. Nếu bạn cần truy vết lỗi về một mẻ nấu chảy hoặc ca sản xuất cụ thể, chúng tôi có thể tra cứu hồ sơ trong vài phút. Đây là sản xuất chính xác có hồ sơ đầy đủ, không phải phỏng đoán.
2. Báo cáo kiểm tra cho từng lô hàng. Bạn nhận được báo cáo kích thước kèm mỗi lô hàng. Báo cáo liệt kê đường kính lỗ, góc côn, độ cứng và độ nhám bề mặt cho từng lô. Bộ phận kiểm soát chất lượng đầu vào của bạn có thể đối chiếu số liệu của chúng tôi với thiết bị đo của họ mà không cần đo lại toàn bộ.
3. Một nhà máy duy nhất cho CNC + dập + lò xo + tản nhiệt. Đầu kẹp không phải là chi tiết duy nhất trong cụm lắp ráp của bạn. Chúng tôi cũng vận hành các dây chuyền gia công CNC, dập kim loại, cuộn lò xo và chế tạo tản nhiệt trong cùng một nhà xưởng. Gửi toàn bộ BOM (danh mục vật tư) cho chúng tôi, chúng tôi sẽ phối hợp dung sai giữa các chi tiết. Ít nhà cung cấp hơn, ít tích lũy dung sai hơn, ít đau đầu về hậu cần hơn.
Ứng dụng của các chi tiết này
Đầu kẹp Loại 36 cho máy tự động là một bộ phận kẹp phôi cho máy tiện tự động và máy tiện kiểu Thụy Sĩ. Nó kẹp phôi thanh tròn, vuông hoặc lục giác trong các nguyên công tiện, khoan và cắt ren.
Các ứng dụng thực tế bao gồm:
Sản xuất khối lượng lớn phụ kiện đồng thau và chi tiết van
Chốt và trục chính xác cho kim phun nhiên liệu ô tô
Vít cấy ghép y tế và neo xương (nơi lực kẹp lặp lại là yếu tố quan trọng)
Chân cắm và đầu nối điện tử, sản xuất trên máy tự động nhiều trục chính
Sản xuất ốc vít, nơi đầu kẹp phải giữ phôi lục giác mà không làm trầy xước bề mặt
Góc nhìn từ trên trong bản vẽ bạn thấy chính là bề mặt kẹp. Họa tiết khe quyết định mức độ đồng đều khi đầu kẹp siết quanh thanh phôi. Chúng tôi điều chỉnh chiều rộng và độ sâu khe theo độ cứng vật liệu và dung sai thanh phôi của bạn, để đạt lực kẹp tối đa mà không gây biến dạng.
Số lượng đặt hàng tối thiểu (MOQ) là bao nhiêu?
Không có MOQ. Chúng tôi chế tạo một chiếc thử nghiệm cho bài kiểm tra lắp ghép của bạn, hoặc một nghìn chiếc cho sản xuất. Đơn giá giảm theo số lượng, nhưng chi phí thiết lập và kiểm tra là như nhau dù bạn đặt một hay một trăm chiếc.
Làm thế nào để đảm bảo dung sai và chất lượng?
Chúng tôi sử dụng máy đo CMM và đồng hồ đo khí nén cho mọi kích thước quan trọng. Lỗ và côn được kiểm tra 100%, không lấy mẫu. Nếu một kích thước vượt dung sai, chi tiết sẽ bị loại bỏ, không sửa lại. Báo cáo kiểm tra của chúng tôi hiển thị giá trị đo thực tế, không chỉ là dấu đạt/không đạt.
Thời gian giao hàng cho đầu kẹp CNC theo yêu cầu là bao lâu?
Chế thử: 7–10 ngày làm việc sau khi duyệt bản vẽ. Sản xuất hàng loạt: 15–20 ngày làm việc, tùy thuộc vào tình trạng vật liệu và chu kỳ xử lý nhiệt. Nếu bạn cần gấp hơn, hãy cho chúng tôi biết ở giai đoạn báo giá—chúng tôi có thể ưu tiên đơn hàng của bạn với một khoản phí thúc đẩy nhỏ.
Quý công ty có cung cấp chứng chỉ vật liệu không?
Có. Chúng tôi cung cấp chứng chỉ nhà máy cho vật liệu thô, báo cáo xử lý nhiệt và kết quả kiểm tra độ cứng. Nếu khách hàng của bạn yêu cầu một tiêu chuẩn cụ thể (ASTM, DIN, JIS), chúng tôi tìm nguồn vật liệu theo tiêu chuẩn đó và cung cấp chứng chỉ tương ứng.
Gửi bản vẽ của bạn
Gửi file PDF hoặc STEP của bạn qua email tới sc@bquq.com, hoặc gửi qua WhatsApp tại số +86 13713157787. Chúng tôi phản hồi với báo giá chắc chắn trong vòng 12 giờ, bao gồm giá, thời gian giao hàng và đánh giá khả năng chế tạo (DFM) cho hình dạng của bạn. Nếu thiết kế của bạn có dung sai khắt khe hoặc vật liệu đặc biệt, chúng tôi sẽ nói rõ ngay từ đầu điều gì khả thi và điều gì không.
Không yêu cầu MOQ, không giá trị đơn hàng tối thiểu, không ràng buộc. Chỉ là một báo giá rõ ràng từ một nhà máy đã sản xuất chi tiết chính xác suốt 20 năm. Gửi bản vẽ, chúng tôi sẽ cho bạn thấy một đầu kẹp CNC theo yêu cầu có giá trị thực sự như thế nào.
