Tùy Chỉnh Đầu Kẹp CNC Loại 46 Lỗ Tròn Mũi Dài, Sản Xuất Tại Trung Quốc
Mở ĐầuĐây là đầu kẹp loại 46 lỗ tròn mũi dài, được gia công theo đúng bản vẽ của bạn. Chúng tôi kiểm tra từng kích thước trước khi giao hàng. Không có bất ngờ nào.Tổng quan: Độ đồng tâm trong phạm vi
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

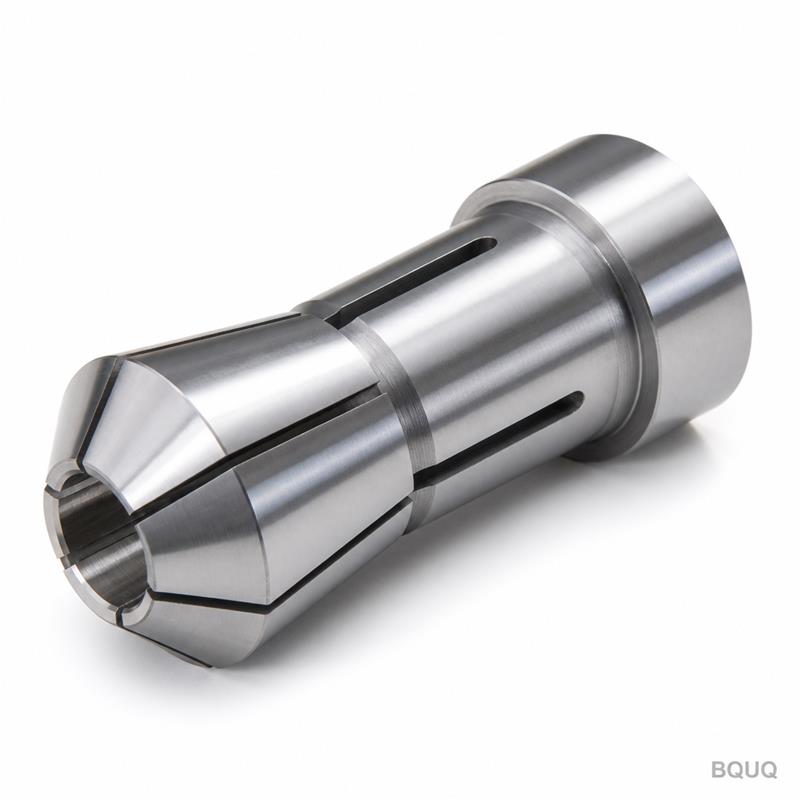

Đây là đầu kẹp loại 46 lỗ tròn mũi dài, được gia công theo đúng bản vẽ của bạn. Chúng tôi kiểm tra từng kích thước trước khi giao hàng. Không có bất ngờ nào.
Tổng quan: Độ đồng tâm trong phạm vi 0.005 mm TIR. Thời gian giao hàng 15-20 ngày làm việc sau khi duyệt bản vẽ. Không có MOQ—đặt một hoặc một nghìn chiếc. Chứng nhận vật liệu đi kèm với mỗi lô hàng.
Bạn gửi bản vẽ. Chúng tôi gia công chi tiết. Bạn nhận được một đầu kẹp giữ chặt và chạy đúng tâm.
Thông Số Kỹ Thuật
Tham số
Giá trị
Tùy chọn vật liệu
42CrMo (AISI 4140), 20CrMnTi (thấm cacbon), SUS440C, hoặc hợp kim theo yêu cầu của bạn
Độ cứng
58-62 HRC (thấm cacbon), 40-45 HRC (tôi thể tích)
Độ đồng tâm (TIR)
≤ 0.005 mm
Phạm vi đường kính lỗ
10 mm đến 46 mm (lỗ tròn, mũi dài)
Độ nhám bề mặt
Ra 0.4 µm trên lỗ và côn, Ra 1.6 µm tại các vị trí khác
Góc côn
16° hoặc 20° theo bản vẽ của bạn, mài đạt ±0.002 mm
Máy sử dụng
Máy tiện CNC 5 trục, máy mài tròn CNC, máy mài lỗ chính xác
Kiểm tra
Báo cáo đầy đủ CMM, máy đo khí nén cho lỗ, máy đo độ cứng
Quy mô lô hàng
1 đến 10,000 chiếc
Thời gian giao hàng
15-20 ngày làm việc (mẫu), 25-30 ngày (sản xuất hàng loạt)
Đánh dấu
Khắc laser mã số chi tiết, mã lô, mã ngày
Mỗi đầu kẹp được mài sau khi xử lý nhiệt. Chúng tôi không bỏ qua bước khử ứng suất. Côn được mài khớp với mũi trục chính của bạn, không phải kiểu lắp chung chung.
Ba Lý Do Khách Hàng Gửi Bản Vẽ Cho Chúng Tôi
1. Chất lượng truy xuất theo lô. Mỗi lô nhiệt luyện có một mã riêng. Bạn có thể truy xuất thép về tận nhà máy. Chúng tôi lưu hồ sơ trong 10 năm. Nếu có sự cố xuất hiện trên dây chuyền của bạn, chúng tôi tìm ra nguyên nhân gốc trong vài giờ, không phải vài tuần.
2. Báo cáo kiểm tra cho từng lô. Bạn nhận được báo cáo kích thước đầy đủ với mỗi lô hàng. Bao gồm dữ liệu CMM, số đo độ nhám bề mặt và giá trị độ cứng. Không tính phí thêm. Không phải bản tóm tắt PDF—mà là số liệu thực tế bạn có thể kiểm toán.
3. Một nhà máy cho CNC, dập, lò xo và tản nhiệt. Bạn không chỉ mua một đầu kẹp. Bạn đang mua một đối tác có thể chế tạo cả lò xo kẹp bên trong, vòng giữ dập và tản nhiệt cho động cơ trục chính của bạn. Một đơn hàng, một hệ thống chất lượng, một điểm giao hàng. Ít nhà cung cấp hơn đồng nghĩa với ít đau đầu hơn.
Ứng Dụng Của Các Chi Tiết Này
Đầu kẹp lỗ tròn mũi dài này được chế tạo cho máy tiện tự động và máy kiểu Thụy Sĩ. Các ứng dụng phổ biến:
Hệ thống cấp phôi thanh – mũi dài tiếp cận sâu vào ống dẫn hướng, giảm rung phôi thanh và cải thiện bề mặt gia công trên các chi tiết dài.
Gia công phụ – giữ phôi tròn đã gia công trước cho các nguyên công khoan, phay hoặc xẻ rãnh mà không làm xước bề mặt hoàn thiện.
Đồ gá kẹp thủy lực và khí nén – thiết kế lỗ tròn chấp nhận má kẹp tiêu chuẩn, cho phép bạn thay đổi kích thước mà không cần thay thân đầu kẹp.
Ứng dụng trục chính tốc độ cao – mũi dài cải thiện độ cứng vững, cho phép tốc độ lên đến 6,000 RPM với phiên bản cân bằng.
Thân kim phun nhiên liệu ô tô – nơi độ đồng tâm 0.005 mm là ranh giới giữa kiểu phun tốt và chi tiết bị loại bỏ.
Nếu bạn gia công chi tiết tròn trên máy tiện tự động, đầu kẹp này là giao diện giữa trục chính và phôi của bạn. Làm đúng nó, mọi công đoạn phía sau sẽ dễ dàng hơn.
H: MOQ của bạn là bao nhiêu?
A: Không có MOQ. Chúng tôi làm một mẫu thử để bạn phê duyệt, sau đó mở rộng theo số lượng của bạn. Nhiều đơn hàng đầu kẹp của chúng tôi chỉ từ 5-20 chiếc cho nhu cầu sử dụng nội bộ của xưởng cơ khí.
H: Làm thế nào bạn đảm bảo độ đồng tâm 0.005 mm?
A: Chúng tôi mài lỗ và côn trong một lần gá đặt trên máy mài lỗ chính xác. Sau đó kiểm tra từng chi tiết trên máy CMM với đầu dò độ phân giải 0.001 mm. Báo cáo kiểm tra được gửi kèm trong lô hàng.
H: Thời gian giao hàng điển hình của bạn là bao lâu?
A: 15-20 ngày làm việc cho mẫu, 25-30 ngày cho sản xuất hàng loạt. Nếu bạn cần nhanh hơn, hãy cho chúng tôi biết—chúng tôi thường có thể rút ngắn tiến độ với một khoản phí thêm.
H: Bạn có cung cấp chứng nhận vật liệu không?
A: Có. Mỗi lô hàng đều kèm theo chứng chỉ thử nghiệm nhà máy và báo cáo xử lý nhiệt của chúng tôi. Nếu bạn cần kiểm tra bên thứ ba (SGS, BV), chúng tôi sẽ sắp xếp theo giá gốc.
Gửi Bản Vẽ Của Bạn
Nhận báo giá chắc chắn trong vòng 12 giờ. Gửi bản vẽ và chỉ rõ vật liệu, độ cứng và số lượng. Chúng tôi sẽ xác nhận tính khả thi gia công và ngày giao hàng.
Email: sc@bquq.com
WhatsApp: +86 13713157787
Gia công chính xác, sản xuất tại Trung Quốc, không MOQ và không có lý do bào chữa. Bản vẽ của bạn là điểm khởi đầu. Chúng tôi lo phần còn lại.
