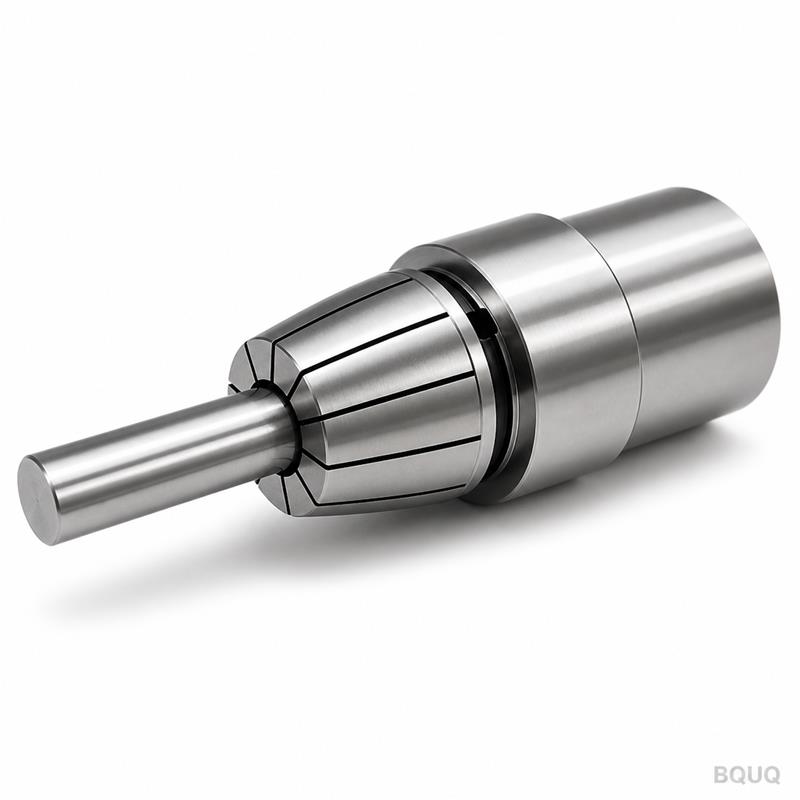

Đầu Kẹp Ống Kẹp CNC Tùy Chỉnh Lỗ Lục Giác Phi Tiêu Chuẩn Cho Máy Tiện Tự Động
Giới thiệuBản vẽ của bạn trở thành một đầu kẹp ống kẹp hoàn chỉnh, không phải là một sự thỏa hiệp. Chúng tôi gia công từ phôi liệu thô theo đúng kích thước lỗ lục giác của bạn, sau đó kiểm tra lỗ và c
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Bản vẽ của bạn trở thành một đầu kẹp ống kẹp hoàn chỉnh, không phải là một sự thỏa hiệp. Chúng tôi gia công từ phôi liệu thô theo đúng kích thước lỗ lục giác của bạn, sau đó kiểm tra lỗ và côn trước khi giao hàng. Không phỏng đoán, không "gần đúng".
Dung sai: ±0,005 mm trên lỗ và côn
Thời gian giao hàng: 7–12 ngày làm việc cho mẫu thử
Không yêu cầu số lượng tối thiểu (MOQ): đặt 1 chiếc hoặc 1000 chiếc
Vật liệu: 20CrMnTi, 65Mn, hoặc 9CrSi, thấm cacbon đạt HRC 58–62
Báo cáo kiểm tra đi kèm mỗi lô hàng
Chúng tôi là nhà máy gia công chính xác tại Đông Quản, Trung Quốc, với 20 năm kinh nghiệm gia công CNC. Đầu kẹp ống kẹp này được chế tạo cho máy tiện tự động, máy tiện CNC và máy tiện kiểu Thụy Sĩ, nơi mà ống kẹp lỗ tròn tiêu chuẩn không đáp ứng được. Nếu kích thước lục giác, góc côn hoặc hình dạng rãnh không theo tiêu chuẩn, chúng tôi sẽ chế tạo chính xác theo yêu cầu.
Thông số kỹ thuật
Thông số
Giá trị
Ghi chú
Vật liệu
20CrMnTi, 65Mn, 9CrSi, hoặc theo yêu cầu khách hàng
Thấm cacbon hoặc tôi cứng toàn phần
Độ cứng
HRC 58–62
Sau xử lý nhiệt
Dung sai lỗ
±0,005 mm
Kích thước khóa lục giác (đo qua các cạnh)
Góc côn
±0,01°
Khớp với trục chính hoặc đế đầu kẹp
Độ nhám bề mặt
Ra 0,4 µm trên lỗ, Ra 0,8 µm trên thân
Mài sau khi tôi cứng
Chiều rộng rãnh
±0,02 mm
Cho tính đàn hồi, cắt bằng máy cắt dây EDM
Độ tròn
≤0,003 mm
Trên lỗ và đường kính ngoài
Độ đồng tâm
≤0,005 mm TIR
Từ lỗ đến côn, kiểm tra trên máy đo CMM
Quy trình
Tiện CNC, mài trong, cắt dây EDM, xử lý nhiệt
Tất cả thực hiện nội bộ
Quy mô lô hàng
1 đến 10.000 chiếc
Không yêu cầu MOQ cho mẫu thử
Thời gian giao hàng
7–12 ngày cho mẫu thử, 15–20 ngày cho sản xuất hàng loạt
Tùy theo độ phức tạp
Mỗi ống kẹp được đánh số serial riêng. Báo cáo kiểm tra liệt kê kích thước lỗ, góc côn, độ cứng và độ nhám bề mặt. Chúng tôi lưu mẫu từ mỗi lô hàng trong 12 tháng.
Ba lý do khách hàng gửi bản vẽ cho chúng tôi
1. Chất lượng truy xuất theo lô.
Mỗi lô xử lý nhiệt được ghi lại số lò và thời gian. Mỗi lô gia công có hồ sơ kiểm tra riêng. Nếu có sự cố xuất hiện trên dây chuyền của bạn, chúng tôi có thể truy xuất đến đúng công đoạn và công nhân thực hiện. Bạn nhận được báo cáo PDF với giá trị đo thực tế, không chỉ là nhãn đạt/không đạt.
2. Báo cáo kiểm tra cho từng lô.
Chúng tôi sử dụng máy đo CMM (máy đo tọa độ) cho hình dạng côn và lỗ, máy đo độ cứng Rockwell cho HRC, và máy đo độ nhám bề mặt. Báo cáo được gửi kèm theo lô hàng. Bạn không cần kiểm tra lại từng chi tiết—chỉ cần kiểm tra ngẫu nhiên và tin tưởng vào số liệu.
3. Một nhà máy cho CNC + dập + lò xo + tản nhiệt.
Đầu kẹp ống kẹp của bạn có thể cần vòng giữ lò xo, vòng đệm dập, hoặc tản nhiệt cho động cơ trục chính. Chúng tôi sản xuất tất cả trong cùng một nhà xưởng. Bạn gửi một bộ hồ sơ bản vẽ, chúng tôi điều phối các quy trình, và bạn nhận một lô hàng với một hóa đơn duy nhất. Ít nhà cung cấp hơn, ít trì hoãn hơn, ít tranh cãi hơn.
Nơi các chi tiết này được sử dụng
Đầu kẹp ống kẹp CNC tùy chỉnh với lỗ lục giác không phải là sản phẩm có sẵn trên kệ. Chúng xuất hiện trong các dây chuyền sản xuất khối lượng lớn cụ thể:
Bộ nạp thanh cho máy tiện tự động: Giữ phôi thanh lục giác (đồng thau, nhôm, thép) cho các chi tiết máy vít như khớp nối, van và đầu nối. Lỗ lục giác ngăn xoay trong quá trình gia công.
Máy tiện CNC kiểu Thụy Sĩ: Cho phôi lục giác đường kính nhỏ trong các linh kiện thiết bị y tế—vít xương, implant nha khoa và các bộ phận dụng cụ phẫu thuật, nơi ống kẹp tròn bị trượt.
Khớp nối thủy lực và khí nén: Gia công phôi lục giác cho bu lông xả dầu, nút bịt ống và đai ốc khớp nối. Ống kẹp giữ chặt phần lục giác mà không làm trầy xước bề mặt.
Sản xuất ốc vít: Dẫn động đầu lục giác cho vít nắp và vít định vị trong các nguyên công phụ như phay rãnh hoặc khoan lỗ ngang.
Bộ chuyển đổi trục chính tùy chỉnh: Khi máy có côn phi tiêu chuẩn (ví dụ: trục chính bị mòn hoặc đã được sửa đổi), chúng tôi gia công ống kẹp để khớp với đế hiện có của bạn, không theo tiêu chuẩn catalog.
Nếu chi tiết của bạn có tiết diện lục giác và bạn đang sử dụng ống kẹp tròn với miếng chêm, đó là lãng phí thời gian và phế liệu. Ống kẹp lỗ lục giác tùy chỉnh loại bỏ cả hai vấn đề.
Các câu hỏi khách hàng thường hỏi trước khi đặt hàng
H: Số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
A: Không có MOQ. Chúng tôi làm một mẫu thử để kiểm tra, sau đó bạn tăng số lượng. Giá mẫu thử cao hơn một chút cho mỗi chiếc, nhưng giá sản xuất giảm ở mức 100, 500 và 1.000 chiếc. Chúng tôi gửi báo giá theo bậc số lượng kèm với bản vẽ của bạn.
H: Làm thế nào bạn đảm bảo dung sai và chất lượng?
A: Chúng tôi gia công đạt ±0,005 mm trên lỗ và côn, sau đó mài sau khi tôi cứng. Mỗi chi tiết được đo trên máy CMM và báo cáo được gửi kèm. Nếu một chi tiết ngoài dung sai, chúng tôi thay thế miễn phí, bao gồm cả cước vận chuyển.
H: Thời gian giao hàng điển hình của bạn là bao lâu?
A: Mẫu thử trong 7–12 ngày làm việc sau khi duyệt bản vẽ. Sản xuất hàng loạt từ 500 chiếc trở lên trong 15–20 ngày làm việc. Xử lý nhiệt thêm 2–3 ngày. Chúng tôi xác nhận ngày giao hàng chính xác trong báo giá.
H: Bạn có thể cung cấp chứng chỉ vật liệu và báo cáo xử lý nhiệt không?
A: Có. Chúng tôi cung cấp chứng chỉ nhà máy cho vật liệu thô (thành phần hóa học) và báo cáo xử lý nhiệt (độ cứng, chiều sâu thấm cacbon, nhật ký lò). Tất cả tài liệu bằng tiếng Anh và được gửi kèm theo hàng.
Gửi bản vẽ của bạn
Gửi cho chúng tôi file PDF hoặc STEP của bạn. Chúng tôi sẽ kiểm tra kích thước lục giác, góc côn và hình dạng rãnh, sau đó gửi báo giá chính xác trong vòng 12 giờ. Kèm theo sở thích vật liệu và số lượng hàng năm của bạn—chúng tôi sẽ đề xuất phương án tiết kiệm chi phí nhất.
Email: sc@bquq.com
WhatsApp: +86 13713157787
Chúng tôi là nhà máy gia công chính xác tại Đông Quản, Trung Quốc. Đầu kẹp ống kẹp CNC tùy chỉnh của bạn được sản xuất tại Trung Quốc, nhưng được đo lường, kiểm tra và lập tài liệu theo đúng thông số kỹ thuật của bạn. Không MOQ, không bất ngờ. Gửi bản vẽ ngay.
