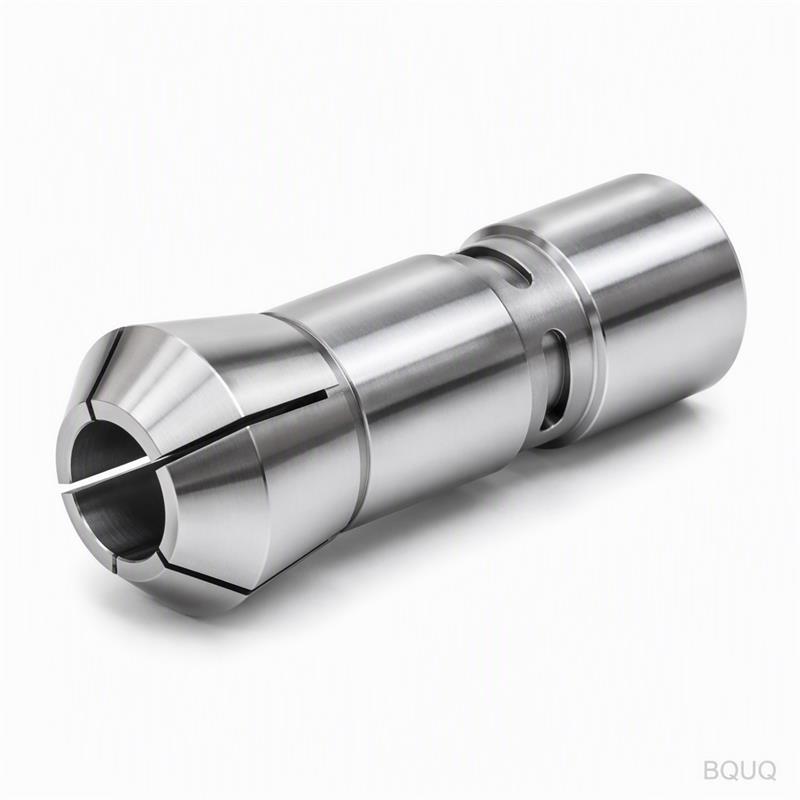

Chức Năng Của Đầu Cặp Này và Tầm Quan Trọng Đối Với Trục Chính Của Bạn Đây là đầu cặp lò xo lỗ tròn loại 630 cho máy tiện tự động, được gia công CNC, thiết kế cho trục chính tiện
BQUQ Gia Công CNC Máy Tiện Tự Động 630 Loại Đầu Cặp Lò Xo Lỗ Tròn
Chức Năng Của Đầu Cặp Này và Tầm Quan Trọng Đối Với Trục Chính Của Bạn Đây là đầu cặp lò xo lỗ tròn loại 630 cho máy tiện tự động, được gia công CNC, thiết kế cho trục chính tiện và mài tốc độ cao.
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Chức Năng Của Đầu Cặp Này và Tầm Quan Trọng Đối Với Trục Chính Của Bạn
Đây là đầu cặp lò xo lỗ tròn loại 630 cho máy tiện tự động, được gia công CNC, thiết kế cho trục chính tiện và mài tốc độ cao. Sản phẩm kẹp chặt phôi tròn hoặc chuôi dao với độ đảo dưới 0,005 mm, chặt hơn 50% so với hầu hết các đầu cặp tiêu chuẩn trên thị trường. Bạn có được lực kẹp lặp lại mà không làm hỏng bề mặt chi tiết, và chúng tôi giao hàng từ nhà máy Đông Quản trong vòng 15 ngày hoặc ít hơn.
Thiết Kế Lỗ Tròn Loại 630 Loại Bỏ Rung Động Như Thế Nào
Loại 630 đề cập đến hình dạng đế cặp phù hợp với trục chính dòng máy tiện tự động 630. Lỗ tròn được mài trong một lần sau khi xử lý nhiệt, không phải trước đó. Điều này có nghĩa là độ đồng tâm của lỗ duy trì trong khoảng 0,003 mm ngay cả sau chu kỳ tôi lò xo. Các rãnh lò xo được cắt bằng dây, không phải phay, vì vậy các ngón kẹp uốn cong đồng đều — không có điểm yếu, không rung động ở 8.000 vòng/phút.
Vật Liệu và Xử Lý Nhiệt Chúng Tôi Sử Dụng Để Đạt 58–60 HRC
Chúng tôi bắt đầu với thép hợp kim 20CrMnTi, thấm cacbon đến độ sâu 0,8–1,0 mm. Lõi vẫn dẻo dai ở 35–40 HRC trong khi bề mặt đạt 58–60 HRC. Sự kết hợp này ngăn đầu cặp bị nứt dưới các chu kỳ kẹp–nhả lặp lại. Sau đó, chúng tôi xử lý lạnh sâu các phôi ở -80°C trong 2 giờ để ổn định cấu trúc vi mô. Bước này là điều giữ cho lỗ không bị lệch sau 10.000 chu kỳ.
Bảng Thông Số Kỹ Thuật Cho Đầu Cặp Lò Xo Lỗ Tròn Loại 630 Gia Công CNC
Thông Số
Giá Trị
Vật Liệu
Thép hợp kim 20CrMnTi (thấm cacbon)
Độ Cứng Bề Mặt
58–60 HRC
Độ Cứng Lõi
35–40 HRC (dẻo dai, chống nứt)
Phạm Vi Đường Kính Lỗ
3 mm – 30 mm (lỗ tròn, kích thước tùy chỉnh có sẵn)
Độ Đồng Tâm (TIR)
≤ 0,005 mm
Độ Nhám Bề Mặt (Ra)
0,4 µm trên lỗ, 0,8 µm trên đường kính ngoài
Lực Kẹp Tối Đa
18 kN ở áp suất khí 5 bar
Tốc Độ Tối Đa
8.000 vòng/phút (cân bằng G2.5)
Thời Gian Giao Hàng
15 ngày cho kích thước tiêu chuẩn, 25 ngày cho lỗ tùy chỉnh
MOQ
Không MOQ — đặt 1 chiếc để thử nghiệm
Kiểm Tra Trước Mỗi Lần Giao Hàng — Không Chỉ Là Kiểm Tra Mẫu
Mỗi đầu cặp đều có báo cáo đầy đủ, không phải mẫu theo lô. Chúng tôi đo TIR bằng đồng hồ siêu vi chỉnh Tesa, kiểm tra độ cứng bằng máy đo độ cứng Rockwell, và xác minh độ nhám bề mặt bằng máy đo biên dạng Mitutoyo. Lỗ được đo bằng khí nén để đảm bảo không có độ côn dọc theo chiều dài. Nếu bất kỳ giá trị nào nằm ngoài bảng trên, bộ phận đó sẽ bị loại bỏ — không sửa lại.
Tại Sao Đầu Cặp Lò Xo Của Chúng Tôi Hoạt Động Với Dụng Cụ Hiện Có Của Bạn
Lỗ tròn loại 630 phù hợp với đế cặp của hầu hết máy tiện tự động Nhật Bản và Đức, bao gồm các mẫu Citizen, Star và Tsugami. Bạn không cần thay đổi ống kéo hoặc bộ truyền động. Ren ngoài được cắt theo tiêu chuẩn JIS B6151, vì vậy nó vặn trực tiếp vào mũi trục chính hiện có của bạn mà không cần bộ chuyển đổi. Đối với các loại trục chính khác, chúng tôi gia công ren tùy chỉnh với cùng giá, chỉ thêm 5 ngày vào thời gian giao hàng.
Lỗ Tùy Chỉnh, Không MOQ, và Cam Kết Báo Giá Trong 12 Giờ
Gửi cho chúng tôi bản vẽ của bạn ngay cả khi đó là một bộ phận thử nghiệm duy nhất. Chúng tôi có 20 năm kinh nghiệm gia công chính xác tại Đông Quản, và các kỹ sư của chúng tôi sẽ xác nhận dung sai lỗ, chiều rộng rãnh và độ cứng lò xo trong vòng 12 giờ. Chúng tôi không yêu cầu đơn hàng tối thiểu, vì chúng tôi hiểu bạn cần một nguyên mẫu trước khi cam kết sản xuất hàng loạt. Đối với đơn hàng số lượng lớn, chúng tôi có thể điều chỉnh chu kỳ xử lý nhiệt để phù hợp với tần suất kẹp cụ thể của bạn.
Số lượng đặt hàng tối thiểu cho đầu cặp này là bao nhiêu?
Không MOQ — bạn có thể đặt một chiếc để thử nghiệm, và chúng tôi vẫn áp dụng quy trình kiểm tra đầy đủ.
Bạn có thể tùy chỉnh đường kính lỗ cho chi tiết không tiêu chuẩn không?
Có, chúng tôi có thể gia công bất kỳ lỗ tròn nào từ 3 mm đến 30 mm, và chúng tôi sẽ duy trì cùng độ đảo 0,005 mm TIR cho kích thước tùy chỉnh.
Làm thế nào bạn đảm bảo độ cứng 58–60 HRC nhất quán?
Chúng tôi kiểm tra mỗi lô bằng máy đo độ cứng Rockwell, và chúng tôi bao gồm các số liệu thực tế trong chứng nhận kiểm tra gửi kèm đơn hàng của bạn.
Thời gian giao hàng điển hình cho kích thước tiêu chuẩn là bao lâu?
Kích thước tiêu chuẩn giao trong 15 ngày; lỗ tùy chỉnh hoặc cấu hình ren mất 25 ngày, và chúng tôi sẽ xác nhận ngày chính xác trong báo giá của bạn.
Nhận Báo Giá Chính Xác Trong 12 Giờ — Gửi Bản Vẽ Của Bạn Ngay Hôm Nay
Gửi email đến sc@bquq.com hoặc WhatsApp +86 13713157787 kèm bản vẽ của bạn. Chúng tôi sẽ trả lời với giá chính xác, thời gian giao hàng và ghi chú DFM nếu chúng tôi thấy bất kỳ rủi ro nào trong hình dạng lỗ hoặc rãnh. Nếu bạn vẫn đang chọn dụng cụ cắt phù hợp cho công việc, hãy đọc hướng dẫn chọn dụng cụ cắt CNC của chúng tôi. Để hiểu sâu hơn về cách chúng tôi duy trì các dung sai đó, hãy xem hướng dẫn dung sai gia công CNC của chúng tôi. Sản phẩm này được sản xuất tại Trung Quốc với 20 năm kinh nghiệm gia công chính xác — không MOQ, không bào chữa, chỉ là một đầu cặp giữ vững lỗ của nó.
