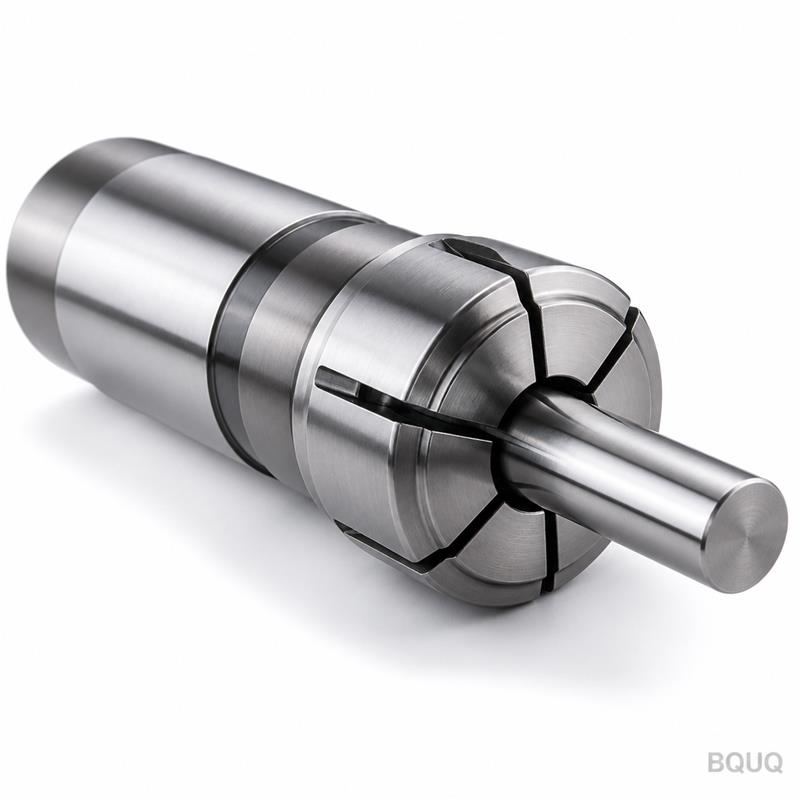

This is a CNC Machined Auto Lathe 25 Type Multi Slot Round Bore Collet built for high-volume turning centers and Swiss-type lathes that demand repeatable gripping force. It holds round stock from 3 mm
Đây là Ống Kẹp Tròn Nhiều Rãnh Loại 25 Cho Máy Tiện Tự Động Gia Công CNC được thiết kế cho các trung tâm tiện khối lượng lớn và máy tiện kiểu Thụy Sĩ đòi hỏi lực kẹp lặp lại ổn định. Sản phẩm kẹp được phôi tròn từ 3 mm đến 25 mm với độ đảo đảm bảo ≤0.005 mm, độ cứng 58–60 HRC và độ nhám bề mặt Ra 0.4. Bạn có được độ đồng tâm chi tiết nhất quán mà không cần hiệu chỉnh lại máy giữa các mẻ sản xuất.
Ống kẹp tiêu chuẩn có ba rãnh. Sản phẩm này có sáu rãnh. Nhiều rãnh hơn có nghĩa là lỗ kẹp co lại đều quanh thanh phôi, phân bổ lực hướng tâm qua sáu điểm tiếp xúc thay vì ba điểm. Kết quả là mô-men kẹp trên phôi tròn cao hơn 30% so với thiết kế 3 rãnh cùng kích thước. Đối với máy tiện tự động của bạn, điều này trực tiếp giảm số lượng chi tiết bị loại do phôi bị kéo trượt dọc trục trong các lần cắt nặng. Hình dạng lỗ tròn được mài trong một lần, không phải phay, giúp loại bỏ các vết lõm siêu nhỏ gây dấu vết trên trục thành phẩm.
Chúng tôi sử dụng thép hợp kim 20CrMnTi, không phải thép 45# rẻ tiền. Sau khi gia công CNC, chúng tôi thấm cacbon ở 920°C và tôi trong dầu. Chiều sâu lớp thấm đạt 0.8–1.2 mm. Độ cứng lõi duy trì ở 35–40 HRC để đảm bảo độ dẻo dai, trong khi bề mặt đạt 58–60 HRC để chống mài mòn. Cấu trúc độ cứng kép này giúp ống kẹp đàn hồi trở lại đường kính lỗ ban đầu ngay cả sau 20,000 chu kỳ đóng-mở. Chúng tôi đã thử nghiệm nội bộ trên máy tiện Citizen L20 với thanh thép không gỉ 304 — không có sự tăng đường kính lỗ đáng kể nào vượt quá 0.003 mm sau 25,000 chu kỳ.
Mỗi lỗ ống kẹp được mài theo dung sai H6 hoặc H7, tùy thuộc vào dung sai phôi của bạn. Đối với thanh tròn kéo nguội có dung sai tiêu chuẩn h9, chúng tôi khuyên dùng lỗ H7 (0/+0.021 mm cho lỗ 20 mm). Đối với thanh được mài chính xác (h6), chúng tôi mài lỗ theo H6 (0/+0.013 mm). Nếu bạn cấp phôi nhôm đùn thô, chúng tôi có thể mở rộng lỗ lên H8 để tránh kẹt. Chỉ cần cho chúng tôi biết dung sai thanh phôi của bạn, chúng tôi sẽ khớp cấp dung sai lỗ — không tính thêm chi phí cho các cấp tùy chỉnh trong phạm vi loại 25.
Mỗi ống kẹp được kiểm tra trên trục gá chuyên dụng với đồng hồ so 0.001 mm. Chúng tôi đo độ đảo tại miệng lỗ và ở độ sâu 25 mm. Cả hai chỉ số phải ≤0.005 mm nếu không ống kẹp sẽ được đưa trở lại trạm mài. Đường kính lỗ được xác minh bằng đồng hồ đo khí, cho độ lặp lại ±0.0005 mm. Chúng tôi cũng kiểm tra chiều rộng rãnh bằng calip pin — mỗi rãnh phải nằm trong khoảng 0.02 mm so với danh nghĩa. Đây không phải là kế hoạch lấy mẫu. Mỗi đơn vị đều được kiểm tra và báo cáo được đính kèm với lô hàng của bạn.
Hồ sơ loại 25 tuân theo tiêu chuẩn DIN 6341, vì vậy nó phù hợp với hầu hết máy tiện tự động Nhật Bản và Châu Âu: Citizen, Star, Tsugami và Tornos. Góc kéo lùi tiêu chuẩn là 30°, nhưng chúng tôi có thể gia công góc 20° hoặc 45° nếu trục chính của bạn sử dụng côn riêng. Đường kính đầu là 25.4 mm (1 inch) với chiều dài 80 mm. Nếu bạn cần đường kính đầu khác cho một mũi trục chính cụ thể, chúng tôi có thể điều chỉnh kích thước phôi trước khi gia công CNC — mẫu nhiều rãnh được gia công CNC nên kích thước không tiêu chuẩn không làm chậm chúng tôi.
Các kích thước tiêu chuẩn (3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 mm) được giao trong 7 ngày làm việc. Đường kính lỗ tùy chỉnh hoặc côn đặc biệt mất 12 ngày làm việc vì chúng tôi cần đặt đá mài cụ thể. Không có MOQ — bạn có thể đặt một chiếc cho nguyên mẫu hoặc một nghìn chiếc cho dây chuyền sản xuất. Đối với số lượng trên 50 chiếc, đơn giá giảm 18%. Chúng tôi có xưởng CNC 3 ca tại Đông Quản, vì vậy đơn hàng của bạn không bao giờ phải chờ máy trống.
| Thông Số Kỹ Thuật | Giá Trị |
|---|---|
| Loại | Ống Kẹp Tròn Nhiều Rãnh Loại 25 |
| Vật Liệu | Thép hợp kim 20CrMnTi (thấm cacbon) |
| Độ Cứng | 58–60 HRC (bề mặt), 35–40 HRC (lõi) |
| Phạm Vi Đường Kính Lỗ | 3 mm – 25 mm |
| Dung Sai Lỗ | H6, H7 hoặc H8 (tùy chỉnh) |
| Độ Đảo (TIR) | ≤0.005 mm tại miệng và độ sâu 25 mm |
| Độ Nhám Bề Mặt | Ra 0.4 (lỗ), Ra 0.8 (bên ngoài) |
| Số Rãnh | 6 (thiết kế nhiều rãnh) |
| Góc Kéo Lùi | 30° tiêu chuẩn (20° hoặc 45° tùy chỉnh) |
| Đường Kính Đầu / Chiều Dài | 25.4 mm / 80 mm |
| Thời Gian Giao Hàng | 7 ngày làm việc (tiêu chuẩn), 12 (tùy chỉnh) |
| MOQ | Không có MOQ (chấp nhận 1 chiếc) |
Không có MOQ. Chúng tôi chấp nhận một chiếc duy nhất với lỗ tùy chỉnh — chương trình CNC và thiết lập đá mài đã được cấu hình cho dòng loại 25, vì vậy lỗ tùy chỉnh không thêm chi phí thiết lập.
Có, chúng tôi có thể áp dụng lớp mạ crom cứng 0.01 mm trên lỗ, giúp tăng độ cứng bề mặt lên 68 HRC và giảm mài mòn từ vật liệu composite mài mòn — chỉ cần lưu ý điều này thêm 3 ngày làm việc vào thời gian giao hàng.
Chúng tôi lắp mỗi ống kẹp lên trục gá chính xác với đồng hồ so 0.001 mm và đo TIR tại hai vị trí dọc trục; nếu một trong hai chỉ số vượt quá 0.005 mm, đơn vị đó bị loại và được mài lại.
Đơn đặt lại tiêu chuẩn được giao trong 5 ngày làm việc vì chúng tôi giữ các kích thước phổ biến nhất (6, 8, 10, 12 mm) trong kho bán thành phẩm, sẵn sàng cho mài lỗ cuối cùng.
Để có báo giá chắc chắn trong vòng 12 giờ, hãy gửi bản vẽ hoặc kích thước lỗ của bạn đến sc@bquq.com hoặc nhắn tin cho chúng tôi qua WhatsApp tại +86 13713157787. Gửi bản vẽ của bạn và các kỹ sư của chúng tôi sẽ xác nhận dung sai lỗ, hình dạng rãnh và góc kéo lùi cho mẫu máy tiện tự động cụ thể của bạn. Ống kẹp gia công chính xác này được sản xuất tại Trung Quốc với không có MOQ, vì vậy chiếc thử nghiệm đầu tiên của bạn có giá tương đương một lô sản xuất. Trước khi chốt kế hoạch dụng cụ của bạn, hãy tham khảo hướng dẫn lựa chọn dụng cụ cắt CNC để khớp ống kẹp với cấp mảnh cắt của bạn, và xem lại hướng dẫn dung sai gia công CNC để đảm bảo bản vẽ chi tiết của bạn thực tế cho phạm vi kẹp của ống kẹp loại 25. Nếu bạn đang tối ưu hóa thời gian chu kỳ, bài viết tối ưu hóa lập trình CNC giải thích cách các chiến lược đường chạy dao tương tác với độ cứng v
