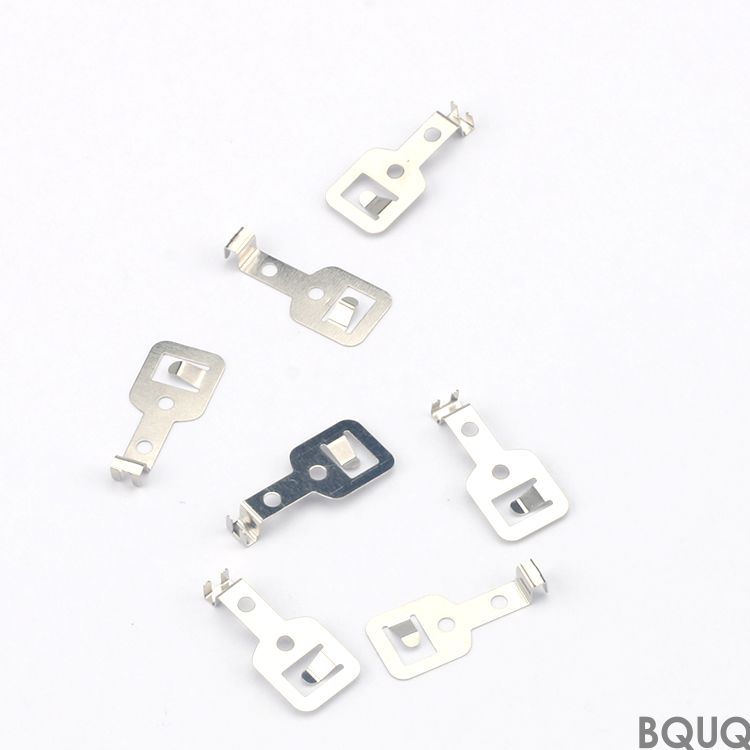

Đây là một linh kiện dập kim loại shrapnel — một chi tiết tiếp xúc lò xo hoặc kẹp được tạo hình chính xác bằng khuôn dập tiến liên tục tốc độ cao tại nhà máy Đông Quản của chúng tôi. Bạn nhận được chi tiết với dung sai ±0.01mm trên các bề mặt quan trọng, độ cứng 45–52 HRC, và thời gian giao hàng 12 ngày làm việc kể từ khi duyệt bản vẽ. BQUQ đã vận hành 20 năm kinh nghiệm gia công CNC và dây chuyền dập, vì vậy mọi sản phẩm shrapnel đều được xuất xưởng không có ba via và sẵn sàng cho lắp ráp.
Linh kiện shrapnel thành bại phụ thuộc vào độ cứng lò xo của chúng. Chúng tôi sử dụng khuôn dập tiến đa tầng — từ 16 đến 24 trạm — trong đó mỗi bước uốn, ép, và đột lỗ được thực hiện theo từng mức tăng có kiểm soát. Điều này tránh được các vết nứt do biến cứng và tạo ra đường cong lực ổn định trên 100.000 chi tiết. Thép làm khuôn của chúng tôi là D2 hoặc M2, được mài đến độ nhám bề mặt Ra 0.2µm. Độ chính xác của khuôn đó chuyển trực tiếp thành độ lặp lại của chi tiết: chúng tôi duy trì độ phẳng trong khoảng 0.02mm trên chiều dài 30mm, và chúng tôi đo lực lò xo bằng cảm biến tải trọng 2kN trước khi mỗi lô hàng rời khỏi xưởng.
Chúng tôi dự trữ ba loại hợp kim chính cho dập shrapnel: thép không gỉ 301 (độ cứng hoàn toàn), đồng berili (C17200, hóa già đến 38–42 HRC), và thép lò xo 65Mn. Đối với các ứng dụng chu kỳ cao, chúng tôi thêm quá trình ủ khử ứng suất ở 315°C trong 45 phút sau khi dập — điều này loại bỏ ứng suất dư và ngăn ngừa hư hỏng do mỏi. Nếu bản vẽ của bạn yêu cầu độ cứng cụ thể, chúng tôi có thể điều chỉnh thông số ram: 65Mn đạt 44–50 HRC, trong khi thép không gỉ 301 đạt 40–46 HRC. Chúng tôi cũng cung cấp mạ niken hóa học (0.5–1.5µm) hoặc mạ vàng (0.1–0.3µm) để chống ăn mòn trên các bề mặt tiếp xúc.
Không có sản phẩm shrapnel nào rời khỏi nhà máy mà không qua kiểm tra ba giai đoạn. Đầu tiên, chúng tôi chạy quét quang học 100% để kiểm tra chiều cao ba via (giới hạn: tối đa 0.03mm) và vết xước bề mặt. Thứ hai, chúng tôi lấy mẫu 5 chi tiết mỗi lô (theo AQL 2.5) để kiểm tra bằng máy đo tọa độ (CMM) — kiểm tra vị trí lỗ, góc uốn, và chiều dài tổng thể đến ±0.01mm. Thứ ba, chúng tôi kiểm tra lực lò xo trên đồ gá chuyên dụng: mỗi mẫu phải nằm trong khoảng ±10% tải trọng quy định của bạn tại độ võng xác định. Chúng tôi gửi cho bạn báo cáo kiểm tra kỹ thuật số kèm hình ảnh và đường cong lực cho mỗi lô hàng, ngay cả đối với một nguyên mẫu đơn lẻ.
Đối với 1 đến 500 chi tiết, chúng tôi sử dụng khuôn mềm mô-đun — được cắt từ thép P20 đã tôi trước, giao hàng trong 5 ngày với chi phí khuôn từ $300–$800. Đối với khối lượng trên 5.000 chi tiết mỗi năm, chúng tôi đầu tư vào khuôn dập tiến bằng carbide vonfram — khuôn này bền 5–10 triệu nhát dập trước khi mài lại, và giá mỗi chi tiết giảm 40% so với khuôn mềm. Chúng tôi lưu giữ khuôn của bạn trong kho khuôn điều hòa nhiệt độ, miễn phí, trong 5 năm. Nếu bạn sửa đổi thiết kế sau này, chi phí sửa khuôn chỉ được báo giá theo thời gian gia công thực tế.
Shrapnel thường cần nhiều hơn chỉ dập. Chúng tôi thực hiện các nguyên công phụ tại nhà máy: uốn đáy đến 90°±0.5°, cuộn cạnh cho tiếp xúc dây, và tán đinh đầu tiếp xúc bạc (dày 0.3mm) cho chuyển mạch điện trở thấp. Chúng tôi cũng thực hiện hàn điện trở một tấm đồng mạ vàng lên thân shrapnel — lực kéo đứt mối hàn vượt quá 15N. Các nguyên công này chạy trên máy uốn CNC chuyên dụng và máy hàn điểm, với cùng kiểm soát ±0.01mm như bước dập. Bạn nhận được một cụm lắp ráp hoàn chỉnh, không phải chi tiết dập thô.
Tiến độ điển hình cho một shrapnel tùy chỉnh: 1 ngày cho phản hồi DFM và báo giá, 2 ngày cho khuôn mềm (nếu dưới 500 chi tiết), 7 ngày cho khuôn carbide (nếu trên 5.000 chi tiết), và 3–5 ngày cho sản xuất và kiểm tra. Điều đó đưa một đơn hàng tiêu chuẩn vào tổng cộng 12 ngày làm việc. Vận chuyển hàng không đến Bờ Tây Hoa Kỳ mất 3 ngày (DDP, không có phí hải quan ẩn); vận chuyển đường biển mất 18–25 ngày. Chúng tôi chạy ca sản xuất 24/5, vì vậy các đơn hàng khẩn cấp có thể rút ngắn thời gian giao hàng xuống 7 ngày với phí khẩn cấp 15% — nhưng chúng tôi không bao giờ bỏ qua kiểm tra để tiết kiệm thời gian.
Đơn giá của bạn được quyết định bởi ba yếu tố: độ dày vật liệu (0.1mm so với 0.5mm thay đổi tốc độ dập từ 400 xuống 150 nhát mỗi phút), cấp dung sai (±0.01mm yêu cầu tốc độ máy chậm hơn 30%), và độ hoàn thiện bề mặt (đánh bóng gương Ra 0.1µm thêm $0.02 mỗi chi tiết). Để giảm chi phí, chỉ quy định những dung sai bạn thực sự cần — dung sai ±0.05mm trên một lỗ không quan trọng có thể giảm giá 18%. Ngoài ra, gộp nhiều biến thể thiết kế vào một khuôn để chia sẻ chi phí khuôn. Chúng tôi cung cấp bảng phân tích chi phí kèm theo mỗi báo giá, để bạn thấy chính xác chi phí đi vào đâu.
| Thông số kỹ thuật | Năng lực / Tiêu chuẩn BQUQ |
|---|---|
| Dải độ dày vật liệu | 0.05 mm – 2.0 mm |
| Vật liệu dập | 65Mn, 301 SS, C17200 BeCu, đồng thau, đồng phốt pho |
| Độ cứng (chi tiết cuối cùng) | 45–52 HRC (65Mn), 38–42 HRC (BeCu), 40–46 HRC (301 SS) |
| Dung sai kích thước quan trọng | ±0.01 mm (góc uốn ±0.5°) |
| Độ nhám bề mặt (Ra) | 0.2 µm tiêu chuẩn, 0.1 µm tùy chọn đánh bóng |
| Độ phẳng (trên 30 mm chiều dài) | 0.02 mm tối đa |
| Giới hạn chiều cao ba via | 0.03 mm tối đa |
| Độ ổn định lực lò xo | ±10% tải trọng quy định tại độ võng xác định |
| Thời gian giao hàng (nguyên mẫu / sản xuất) | 5 ngày / 12 ngày kể từ khi duyệt bản vẽ |
| MOQ | Không yêu cầu MOQ — nguyên mẫu từ 1 chi tiết |
Không yêu cầu MOQ — chúng tôi chấp nhận một nguyên mẫu duy nhất để thử nghiệm, và bạn chỉ trả tiền cho những chi tiết bạn đặt, không có phí thiết lập.
Có, chúng tôi điều chỉnh bán kính khuôn theo bản vẽ của bạn, nhưng chúng tôi khuyến nghị bán kính uốn bên trong tối thiểu là 1 lần độ dày vật liệu để tránh nứt do ứng suất.
Chúng tôi sử dụng cùng một khuôn cho mỗi lô hàng, chạy biểu đồ kiểm soát quá trình thống kê (SPC) trên kích thước, và chứng nhận lại khuôn sau mỗi 50.000 nhát dập.
Đối với khuôn hiện có, chúng tôi có thể giao hàng trong 5 ngày bằng đường hàng không; đối với khuôn mới, 9 ngày với phí khẩn cấp (phụ phí 15%) — nhưng việc kiểm tra không bao giờ bị bỏ qua.
Nhận báo giá chắc chắn trong vòng 12 giờ. Gửi bản vẽ của bạn đến sc@bquq.com hoặc WhatsApp +86 13713157787. Chúng tôi phản hồi với đánh giá DFM, bảng phân tích chi phí, và ng
| Thông số | Khả năng |
|---|---|
| Vật liệu | SPCC, SGCC, SUS301/304/316, đồng thau, đồng đỏ, đồng berili, đồng phốt pho |
| Quy trình | Dập khuôn tiến bộ, dập tinh, dập sâu, uốn, ta rô |
| Dung sai | ±0.01mm tiêu chuẩn, ±0.005mm theo yêu cầu |
| Bề mặt | Mạ kẽm, niken, thiếc, vàng, sơn tĩnh điện, thụ động hóa, anốt hóa |
| Kích thước khuôn | Lên đến 1200 x 800 mm, máy ép 16-250 tấn |
| Độ dày | Tấm kim loại 0.05 - 6.0 mm, dây 0.1 - 8.0 mm |
| Nguyên mẫu | Chế tạo khuôn 7-15 ngày, không yêu cầu số lượng tối thiểu cho mẫu |
| Kiểm tra | Báo cáo đầy đủ theo lô, đo lường CMM và quang học |
