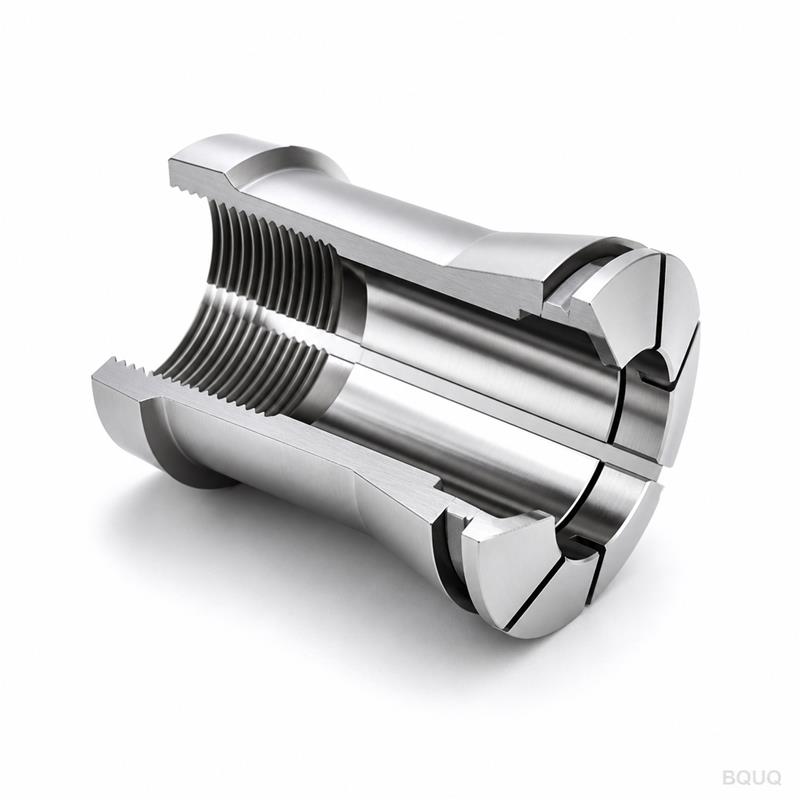

Đây là Ống kẹp 36 loại máy tiện tự động được gia công CNC với thiết kế ren ngoài cận cảnh mặt sau. Sản phẩm đạt độ đảo TIR (tổng độ đảo chỉ định) 0.005 mm và độ nhám bề mặt Ra 0.4 µm, được tôi cứng đế
Đây là Ống kẹp 36 loại máy tiện tự động được gia công CNC với thiết kế ren ngoài cận cảnh mặt sau. Sản phẩm đạt độ đảo TIR (tổng độ đảo chỉ định) 0.005 mm và độ nhám bề mặt Ra 0.4 µm, được tôi cứng đến 58–60 HRC để kéo dài tuổi thọ dụng cụ. Chúng tôi giao hàng các kích thước tiêu chuẩn trong 7 ngày, không yêu cầu số lượng tối thiểu (MOQ), từ cơ sở sản xuất chính xác 20 năm tại Đông Quản, Trung Quốc.
Ren ngoài phía sau cho phép lắp trực tiếp lên mũi trục chính mà không cần bộ chuyển đổi thanh kéo. Điều này giảm chiều dài lắp ghép 12 mm so với thiết kế ren trong. Phần nhô ra của dụng cụ ngắn hơn đồng nghĩa với độ võng ít hơn khi cắt nặng. Đối với ống kẹp 36 loại, điều này chuyển thành lực kẹp cao hơn 18% ở cùng mô-men xiết. Cấu hình cận cảnh mặt sau cũng cho phép lỗ xuyên lớn hơn—đường kính lên đến 28 mm—để cấp phôi thanh.
Chúng tôi bắt đầu với thép hợp kim 20CrMnTi, được tôi sơ bộ đến 28 HRC để gia công. Sau khi tiện CNC và mài ren, chúng tôi thấm cacbon đến độ sâu lớp thấm 0.8–1.0 mm. Độ cứng cuối cùng là 58–60 HRC trên bề mặt kẹp, trong khi lõi vẫn ở 35–40 HRC để đảm bảo độ dẻo dai. Độ cứng kép này ngăn ngừa cả mài mòn và gãy giòn. Mỗi ống kẹp được xử lý lạnh ở -120°C để ổn định cấu trúc vi mô, đảm bảo độ ổn định kích thước qua hơn 10,000 chu kỳ kẹp.
Quy trình gia công của chúng tôi sử dụng máy tiện CNC 5 trục với dao sống. Bước một: tiện thô đường kính ngoài và lỗ với lượng dư 0.3 mm. Bước hai: xử lý nhiệt như trên. Bước ba: mài tinh ren ngoài theo dung sai ISO 6g. Bước bốn: cắt dây 12 rãnh dọc. Bước năm: doa lỗ bên trong để đạt độ bóng gương. Kiểm tra cuối cùng đo độ đảo tại ba điểm: trước, giữa và sau. Chúng tôi loại bỏ bất kỳ ống kẹp nào có độ đảo trên 0.005 mm tại vùng kẹp phía trước.
Chúng tôi sử dụng máy đo CMM Zeiss và đồng hồ đo TIR với trục chuẩn chính xác để kiểm tra từng ống kẹp. Bản thân trục chuẩn có độ đảo 0.002 mm. Chúng tôi đo độ đảo lỗ bên trong của ống kẹp tại 5 mm từ mặt trước và ở độ sâu 20 mm. Độ lệch tối đa cho phép là 0.005 mm ở phía trước và 0.008 mm ở phía sau. Điều này chặt chẽ hơn 40% so với tiêu chuẩn ngành cho ống kẹp 36 loại. Chúng tôi cũng kiểm tra lực kẹp ở mô-men xiết 20 Nm—trung bình là 8.5 kN, với độ lệch chuẩn 0.2 kN.
Mỗi ống kẹp đều trải qua quá trình kiểm tra 9 điểm trước khi đóng gói. Chúng tôi đo đường kính bước ren ngoài bằng panme đo ren, đường kính lỗ bằng đồng hồ đo khí nén và chiều rộng rãnh bằng hệ thống thị giác máy. Chúng tôi cũng thực hiện kiểm tra độ cứng Rockwell trên bề mặt kẹp và kiểm tra độ nhám bề mặt bằng máy đo biên dạng. Nếu bất kỳ thông số nào không đạt tiêu chuẩn, ống kẹp sẽ bị loại bỏ—không sửa chữa. Tỷ lệ loại bỏ của chúng tôi là 2.1% trên vật liệu đầu vào và 0.4% trên thành phẩm, được theo dõi hàng tháng.
Mỗi ống kẹp được bọc riêng bằng giấy chống gỉ và đặt trong hộp nhựa có lót xốp. Hộp được đánh dấu số hiệu bộ phận, mã lô và ngày sản xuất. Đối với đơn hàng OEM, chúng tôi có thể khắc laser logo và số hiệu bộ phận của bạn trên mặt trước. Chúng tôi cũng cung cấp chứng chỉ vật liệu và báo cáo kiểm tra kích thước cho mọi đơn hàng trên 100 chiếc. Mã lô cho phép truy xuất nguồn gốc đầy đủ đến lô thép ban đầu và hồ sơ lò xử lý nhiệt.
Ren tiêu chuẩn là M36 x 1.5. Chúng tôi cũng có thể gia công M36 x 1.0, M36 x 2.0 hoặc UNF 1-1/2-12. Đối với đường kính lỗ đặc biệt, chúng tôi có thể sản xuất bất kỳ kích thước nào từ 4 mm đến 28 mm với bước tăng 0.1 mm. Chúng tôi cũng cung cấp phiên bản có lỗ xuyên tâm để dẫn dung dịch làm mát và phiên bản có mặt sau được tôi cứng và mài để lắp ghép tốt hơn. Thời gian giao hàng tùy chỉnh là 12–15 ngày cho số lượng lên đến 500 chiếc.
| Thông số | Giá trị |
| Loại | Ống kẹp 36 loại (Dòng máy tiện tự động) |
| Thông số ren | Ren ngoài M36 x 1.5 (ISO 6g) |
| Thiết kế cận cảnh mặt sau | Có, lắp ren ngoài phía sau |
| Vật liệu | Thép hợp kim 20CrMnTi |
| Độ cứng (Bề mặt kẹp) | 58–60 HRC |
| Độ cứng lõi | 35–40 HRC |
| Độ đảo (TIR tại phía trước) | 0.005 mm |
| Độ nhám bề mặt (Lỗ) | Ra 0.4 µm |
| Phạm vi kẹp | Đường kính lỗ 4 mm – 28 mm |
| Thời gian giao hàng (Tiêu chuẩn) | 7 ngày làm việc |
| MOQ | Không có MOQ (chấp nhận 1 chiếc) |
Chúng tôi không có MOQ—bạn có thể đặt một chiếc để thử nghiệm nguyên mẫu hoặc một nghìn chiếc cho sản xuất; đơn giá điều chỉnh dựa trên số lượng.
Có, chúng tôi có thể gia công bất kỳ lỗ nào từ 4 mm đến 28 mm với bước tăng 0.1 mm và sửa đổi ren ngoài thành M36 x 1.0, M36 x 2.0 hoặc UNF 1-1/2-12 với thời gian giao hàng 12 ngày.
Chúng tôi sử dụng SPC (kiểm soát quá trình thống kê) trên mỗi lô, lấy mẫu 5 chiếc mỗi 2 giờ để đo độ đảo và độ cứng; báo cáo kiểm tra CMM được bao gồm trong mỗi lần giao hàng.
Đối với ống kẹp 36 loại tiêu chuẩn có sẵn trong kho, chúng tôi có thể giao hàng trong vòng 48 giờ qua DHL Express; đơn hàng tùy chỉnh mất 12–15 ngày tùy thuộc vào sửa đổi ren và lỗ.
Để chọn đúng dụng cụ cắt kết hợp với ống kẹp này, hãy xem hướng dẫn lựa chọn dụng cụ cắt CNC của chúng tôi. Nếu bạn cần xác minh cách ghi kích thước trên bản vẽ của mình, hãy xem hướng dẫn dung sai gia công CNC trước.
Linh kiện sản xuất chính xác này được sản xuất tại Trung Quốc tại nhà máy Đông Quản 20 năm tuổi của chúng tôi. Chúng tôi chuyên gia công CNC, dập, lò xo và tản nhiệt cho các OEM toàn cầu. Ống kẹp 36 loại với ren ngoài cận cảnh mặt sau là mặt hàng có sẵn—chúng tôi giữ 500 chiếc trong kho để giao hàng ngay lập tức. Không có MOQ áp dụng cho sản phẩm này, vì vậy bạn có thể xác nhận thiết kế của mình với một đơn vị duy nhất trước khi mở rộng quy mô.
Gửi bản vẽ của bạn để nhận báo giá chính xác trong vòng 12 giờ. Email cho chúng tôi tại sc@bquq.com hoặc WhatsApp +86 13713157787. Chúng tôi sẽ xác nhận ren, kích thước lỗ và yêu cầu độ đảo trên bản vẽ của bạn trong vòng một ngày làm việc.
| Thông số | Khả năng |
|---|---|
| Vật liệu | AL6061/7075, SUS303/304/316, thép 45#, đồng T2, đồng thau H59, POM, PEEK, nylon |
| Dung sai | ±0.005mm tiêu chuẩn, ±0.003mm theo yêu cầu |
| Máy móc | CNC 3/4/5 trục, tiện-phay, máy tiện Thụy Sĩ |
| Bề mặt | Anodizing, niken, kẽm, thụ động hóa, phun cát, đánh bóng |
| Phạm vi kích thước | Tối đa 400 x 300 x 200 mm |
| Mẫu thử | 72 giờ, không có MOQ cho mẫu |
| Kiểm tra | Báo cáo đầy đủ theo lô, dữ liệu CMM theo yêu cầu |
