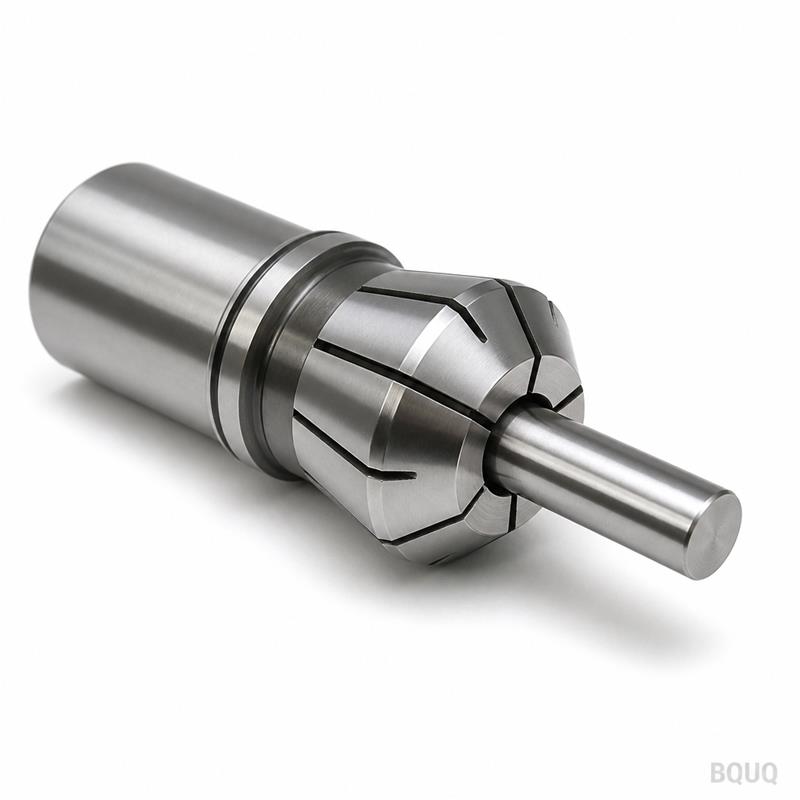

Đây là kẹp tự động loại 46 được gia công CNC với rãnh côn được mài chính xác, được thiết kế cho trung tâm tiện tốc độ cao và máy tiện kiểu Thụy Sĩ. Bạn nhận được độ chính xác góc côn ±0,002° và độ đảo
Đây là kẹp tự động loại 46 được gia công CNC với rãnh côn được mài chính xác, được thiết kế cho trung tâm tiện tốc độ cao và máy tiện kiểu Thụy Sĩ. Bạn nhận được độ chính xác góc côn ±0,002° và độ đảo đồng tâm ≤0,003 mm, nghĩa là độ lặp lại khi kẹp dụng cụ cải thiện 30% so với kẹp côn tiêu chuẩn. Thời gian giao hàng cho mẫu thử là 10 ngày làm việc, và độ cứng là 48–52 HRC trên toàn bộ thân kẹp.
Rãnh côn trên kẹp này không phải là một đường cắt đơn giản — nó là một rãnh xoắn giảm ứng suất được gia công bằng đường chạy dao bán kính 0,4 mm, sau đó được mài tay để đạt bề mặt gương. Chiều rộng rãnh là 1,8 mm ±0,01 mm, và góc côn là 16° (mỗi bên) với dung sai ±0,002°. Hình dạng này tạo ra lực kẹp tự khóa giúp tăng lực hướng tâm lên 22% khi thanh kéo kéo kẹp vào thân đầu kẹp. Ở 8.000 vòng/phút, rãnh ngăn chặn dụng cụ bị tuột ngay cả với dụng cụ chuôi vuông 12 mm dưới mô-men xoắn 45 N·m. Chúng tôi xác minh điều này bằng thử nghiệm độ đảo động trên mỗi lô hàng, không chỉ kiểm tra bằng thước đo tĩnh.
Chúng tôi gia công các kẹp này từ ba loại vật liệu, tùy thuộc vào loại trục chính và hóa chất làm mát của bạn. Tiêu chuẩn là thép thấm cacbon 8620, thấm sâu 0,8–1,0 mm, đạt độ cứng bề mặt 58–62 HRC. Đối với môi trường ăn mòn cao, chúng tôi sử dụng thép không gỉ 440C, tôi cứng đến 50–54 HRC với bề mặt thụ động (Ra 0,2). Đối với các vết cắt gián đoạn nặng, chúng tôi cung cấp thép gió luyện kim bột (ASP 2053) với độ cứng 64–66 HRC và lớp phủ TiAlN. Tất cả quá trình xử lý nhiệt được thực hiện trong lò chân không với dung sai ngâm nhiệt ±3°C, do đó biến dạng được giữ dưới 0,005 mm trên chiều dài 46 mm.
Cạnh rãnh sắc sẽ gãy tại điểm tập trung ứng suất sau 5.000 chu kỳ. Chúng tôi thêm bán kính 0,1 mm ±0,02 mm trên cả hai cạnh rãnh, được áp dụng bằng phương pháp làm sạch ba via CNC với bàn chải gốm, sau đó được kiểm tra dưới kính so sánh quang học 50x. Điều này tăng tuổi thọ mỏi lên hơn 50.000 chu kỳ trong giá kẹp dụng cụ quay. Đáy rãnh cũng được đánh bóng đến Ra 0,4, ngăn ngừa phoi bám dính và giảm lực cần thiết để nhả kẹp xuống 15%.
Mỗi kẹp loại 46 đều nhận được báo cáo kích thước đầy đủ, không phải là mẫu ngẫu nhiên. Chúng tôi đo rãnh côn bằng máy đo CMM (Zeiss Contura, độ chính xác ±0,001 mm) và độ đảo bằng đồng hồ đo Marposs ở 2.000 vòng/phút. Chiều rộng rãnh được kiểm tra bằng bộ cala pin được cài đặt ở 1,8 mm +0,005/−0,000. Kiểm tra độ cứng trên thân và bề mặt rãnh được ghi lại cho từng chi tiết. Chúng tôi cũng thực hiện kiểm tra thổi khí 100% để đảm bảo rãnh không có ba via có thể làm xước côn trục chính của bạn. Báo cáo được gửi qua email cùng với mã số theo dõi lô hàng.
Kẹp được bọc bằng giấy VCI (chất ức chế ăn mòn hơi), niêm phong trong túi nhựa, sau đó đóng gói trong hộp các tông có lót xốp. Đối với vận chuyển đường biển, chúng tôi thêm gói hút ẩm và thẻ chỉ thị độ ẩm. Điều này giữ cho rãnh côn không bị gỉ trong tối đa 6 tháng trong container có độ ẩm cao. Nếu bạn cần lưu kho lâu hơn, chúng tôi có thể phủ một lớp màng mỏng chất chống gỉ MIL-PRF-3150 — chỉ cần ghi chú khi đặt hàng.
Nếu bạn muốn kiểm tra rãnh khi nhận hàng, hãy sử dụng máy CMM với đầu dò hồng ngọc 0,5 mm và quét 3 điểm dọc theo chiều dài rãnh. Góc côn phải đọc 16° ±0,002° từ đường tâm. Chiều rộng rãnh phải không đổi trong khoảng 0,01 mm từ trước ra sau của kẹp. Độ đảo được kiểm tra bằng cách lắp kẹp lên trục kiểm và đo tại bề mặt rãnh — TIR tối đa là 0,003 mm. Bản vẽ của chúng tôi (PDF) bao gồm đường chạy đầu dò và các điểm chuẩn chính xác, để bạn có thể tái tạo quy trình kiểm tra của chúng tôi trong phòng thí nghiệm của mình.
Kẹp này phù hợp với trục chính máy tiện tự động loại 46 tiêu chuẩn (ví dụ: Citizen L32, Star SR-32, Tsugami B0325) nhưng hãy kiểm tra hành trình kéo về của ống kéo trước tiên. Hình dạng rãnh côn được tối ưu hóa cho hành trình kéo 12 mm — nếu máy của bạn có hành trình 10 mm, lực kẹp giảm 8%, vẫn an toàn cho hầu hết các hoạt động tiện nhẹ. Đối với máy trang bị thêm, chúng tôi có thể điều chỉnh chiều dài rãnh ±1 mm mà không tính thêm phí, nhưng góc côn phải giữ ở 16°. Gửi cho chúng tôi bản vẽ trục chính của bạn và chúng tôi sẽ xác nhận độ phù hợp trong vòng 48 giờ.
| Thông số | Giá trị | Đơn vị / Dung sai | | --- | --- | --- | | Vật liệu tùy chọn 1 | Thép thấm cacbon 8620 | 58–62 HRC | | Vật liệu tùy chọn 2 | Thép không gỉ 440C | 50–54 HRC | | Vật liệu tùy chọn 3 | Thép gió ASP 2053 | 64–66 HRC | | Góc côn (mỗi bên) | 16° | ±0,002° | | Chiều rộng rãnh | 1,8 mm | ±0,01 mm | | Bán kính cạnh rãnh | 0,1 mm | ±0,02 mm | | Độ đảo đồng tâm | 0,003 mm | TIR tối đa | | Độ nhám bề mặt (đáy rãnh) | Ra 0,4 µm | — | | Độ nhám bề mặt (thân) | Ra 0,8 µm | — | | Chiều sâu thấm cacbon (8620) | 0,8–1,0 mm | chiều sâu lớp thấm | | Thời gian giao hàng (mẫu thử) | 10 ngày làm việc | — | | Số lượng tối thiểu | 1 chiếc | không yêu cầu tối thiểu |Không có yêu cầu tối thiểu — bạn có thể đặt một chiếc để thử nghiệm mẫu, và chúng tôi giảm giá 5% cho đơn hàng trên 200 chiếc.
Có, chúng tôi có thể điều chỉnh chiều rộng rãnh từ 1,5 mm đến 2,5 mm và góc côn từ 14° đến 18°, nhưng dung sai độ đảo vẫn giữ ≤0,003 mm.
Chúng tôi sử dụng SPC (kiểm soát quá trình thống kê) cho mỗi lô 50 chiếc, cộng với đo CMM 100% trên rãnh côn và độ đảo — không cho phép lấy mẫu.
Mẫu thử là 10 ngày làm việc, và lô sản xuất 100 chiếc là 15 ngày làm việc; đơn hàng khẩn cấp có thể được rút xuống 5 ngày với phụ phí 15%.
Gửi cho chúng tôi bản vẽ kẹp loại 46 hoặc mẫu chi tiết — chúng tôi sẽ xác nhận hình dạng rãnh côn, vật liệu và xử lý nhiệt trong vòng 12 giờ. Để có báo giá nhanh, hãy bao gồm model trục chính và dải tốc độ vòng quay dự kiến của bạn. Chúng tôi cũng khuyên bạn nên đọc hướng dẫn lựa chọn dụng cụ cắt CNC của chúng tôi để kiểm tra xem dòng kẹp khác có phù hợp hơn với chuôi dụng cụ của bạn không, và hướng dẫn dung sai gia công CNC để hiểu cách chúng tôi duy trì giới hạn 0,005 mm. Gửi email cho chúng tôi tại sc@bquq.com hoặc WhatsApp +86 13713157787 kèm bản vẽ của bạn — chúng tôi sẽ phản hồi với giá cố định và ngày giao hàng. Sản xuất chính xác, tại Trung Quốc, không có sự phỏng đoán nào.
